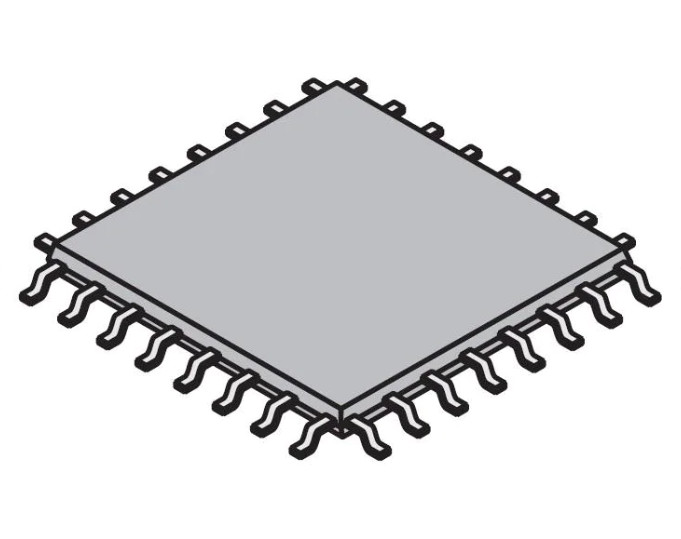

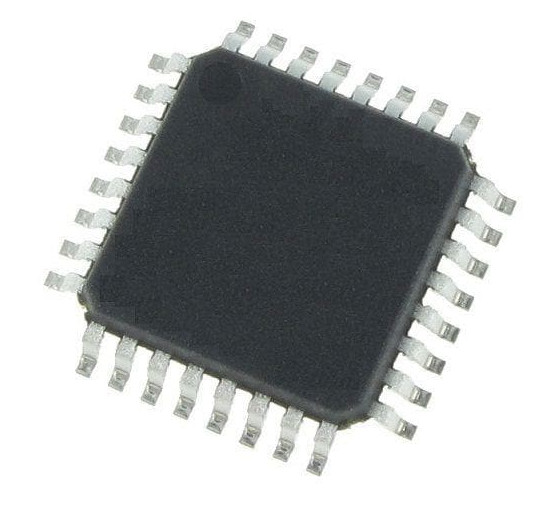

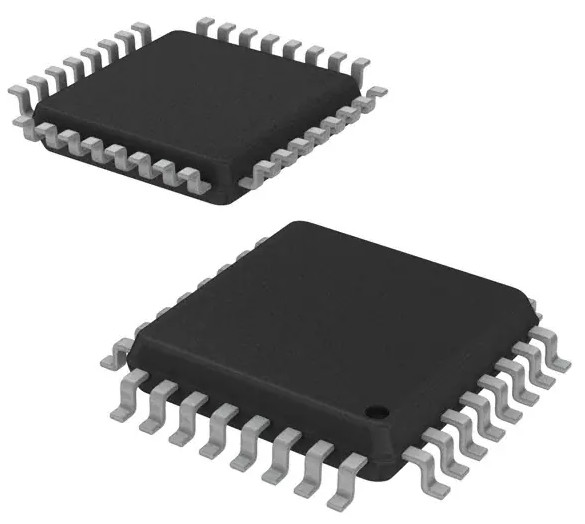

Bit du microcontrôleur STM8A 8 de STM8AF6266TCX IC
| Lieu d'origine | LES Etats-Unis |
|---|---|
| Nom de marque | STMicroelectronics |
| Certification | RoHS |
| Numéro de modèle | STM8AF6266TCX |
| Quantité de commande min | 2400 |
| Prix | negotiated |
| Détails d'emballage | Bande coupée (CT) |
| Délai de livraison | 5-10 jours de travail |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 10000 |
Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Modèle | STM8AF6266TCX | Capacité de mémoire | à 8 bits |
|---|---|---|---|
| Vitesse | 16MHz | Capacité de la mémoire de programme | 32KB (32K X 8) |
| Type de mémoire de programme | ÉCLAIR | Tension - approvisionnement (Vcc/Vdd) | 3V | 5.5V |
| Processeur de noyau | STM8A | ||
| Mettre en évidence | Microcontrôleur de STM8AF6266TCX IC,Bit du microcontrôleur STM8A 8 d'IC,Puce de circuit intégré de STM8AF6266TCX |
||
Description de produit
ÉCLAIR à 8 bits 32LQFP d'IC 16MHz 32KB AEC-Q100 STM8A de microcontrôleur des véhicules à moteur de STM8AF6266TCX
Les microcontrôleurs Les STM8AF6246, les STM8AF6248, les STM8AF6266 et les STM8AF6268 à 8 bits des véhicules à moteur offrent de le K byte 16 à 32 de la mémoire instantanée de programme et les données vraies intégrées EEPROM. Ils désigné sous le nom des dispositifs moyens de la densité STM8A du manuel de référence à 8 bits de microcontrôleurs de STM8S séries et de séries de STM8AF (RM0016).
Tous les dispositifs du produit de STM8A fournissent les indemnités suivantes : coût du système réduit, représentation et robustesse, cycles de développement courts, et longévité de produit.
Le coût du système est grâce réduite à des données vraies intégrées EEPROM jusqu'à de 300 que k écrivent/cycles d'effacement et un niveau élevé d'intégration de système avec des oscillateurs d'horloge interne, au chien de garde, et à la remise d'arrêt partiel.
La représentation de dispositif est assurée par une fréquence du signal d'horloge d'unité centrale de traitement de jusqu'à 16 mégahertz et de caractéristiques augmentées qui incluent l'entrée-sortie robuste, les chiens de garde indépendants (avec une source distincte d'horloge), et un système de sécurité d'horloge.
Les cycles de développement courts sont dus garanti à l'évolutivité d'application à travers une architecture commune de produit de famille avec le pinout compatible, la carte mémoire et les périphériques modulaires. La pleine documentation est offerte avec un choix large des instruments de développement.
La longévité de produit est assurée dans grâce de famille de STM8A à leur noyau avancé qui est fait en technologie de pointe pour des applications des véhicules à moteur avec l'approvisionnement de fonctionnement de 3,3 V à de 5 V.
Tous les microcontrôleurs STM8A et ST7 sont soutenus par les mêmes outils comprenant l'environnement de développement de STVD/STVP, l'émulateur de STice et un petit prix, outil d'élimination des imperfections d'incircuit de tiers.
Caractéristiques
• AEC-Q10x a qualifié
• Noyau
– FCPU maximum : 16 mégahertz
– Noyau avancé de STM8A avec la canalisation d'architecture de Harvard et de 3 étapes
– 1,6 cycles moyens/instruction ayant pour résultat 10 MIPS à 16 mégahertz de fCPU pour la référence industriellement compatible
• Souvenirs
– Mémoire instantanée de programme : éclair de 16 à 32 K bytes ; conservation de données 20 ans au °C 55 après 1 kcycle
– Mémoire de données : 0,5 à 1 données vraies EEPROM de K byte ; kcycle de la résistance 300
– RAM : K byte 2
• Gestion d'horloge
– Oscillateur en cristal de basse puissance de résonateur avec l'entrée d'horloge externe
– Interne, utilisateur-trimmable 16 mégahertz RC et oscillateurs de basse puissance de 128 kilohertz RC
– Système de sécurité d'horloge avec le moniteur d'horloge
• Gestion de remise et d'approvisionnement
– Attente/automatique-commande/modes de basse puissance de halte avec le déclenchement définissable d'horloge d'utilisateur
– Basse consommation puissance-sur et remise de powerdown
• Gestion d'interruption
– Contrôleur d'interruption niché avec 32 vecteurs
– Jusqu'à 34 interruptions externes sur 5 vecteurs
• Minuteries
– Jusqu'à 2 minuteries de 16 bits d'usage universel de PWM avec jusqu'à 3 canaux de CAPCOM chaque (IC, OC ou PWM)
– Minuterie de contrôle avancé : de 16 bits, 4 canaux de CAPCOM, 3 sorties complémentaires, insertion de deadtime et synchronisation flexible
– minuterie de base à 8 bits de l'AR avec le prescaler à 8 bits
– minuterie d'Automatique-commande
– Fenêtre et horloges de surveillance indépendantes
• Interfaces de communication
– LINUART
– LIN 2,2 conforme, modes master/slave avec la resynchronisation automatique
– Interface de SPI jusqu'à 8 Mbits/s ou fMASTER/2
– Interface d'I2C jusqu'à 400 Kbits/s
• Convertisseur analogique-numérique (CDA)
– exactitude mordue par 10, exactitude de 2LSB TUE, linéarités CDA de 2LSB TUE et jusqu'à 10 canaux multiplexés avec le tampon de données individuel
– Chien de garde analogue, balayage et mode de échantillonnage continu
• I/Os
– Jusqu'à 38 bornes d'utilisateur comprenant 10 HS I/Os
– Conception fortement robuste d'entrée-sortie, immunisée contre l'injection actuelle
• °C jusqu'à 150 de température de fonctionnement
• La qualification se conforme à AEC-Q100 rev G
Schéma de circuit d'oscillateur de HSE
spécifications de STM8AF6266TCX
| Catégorie | Circuits intégrés (IC) Incorporé Microcontrôleurs |
|
Série
|
Des véhicules à moteur, AEC-Q100, STM8A
|
|
Statut de produit
|
Pas pour de nouvelles conceptions
|
|
Processeur de noyau
|
STM8A
|
|
Capacité de mémoire
|
à 8 bits
|
|
Vitesse
|
16MHz
|
|
Connectivité
|
² C, LINbus, SPI, UART/USART d'I
|
|
Périphériques
|
L'arrêt partiel détectent/remises, POR, PWM, WDT
|
|
Nombre d'entrée-sortie
|
25
|
|
Capacité de la mémoire de programme
|
32KB (32K X 8)
|
|
Type de mémoire de programme
|
ÉCLAIR
|
|
Taille d'EEPROM
|
1K X 8
|
|
RAM Size
|
2K X 8
|
|
Tension - approvisionnement (Vcc/Vdd)
|
3V | 5.5V
|
|
Convertisseurs de données
|
A/D 7x10b
|
|
Type d'oscillateur
|
Interne
|
|
Température de fonctionnement
|
-40°C | 125°C (VENTRES)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
32-LQFP
|
|
Paquet de dispositif de fournisseur
|
32-LQFP (7x7)
|
