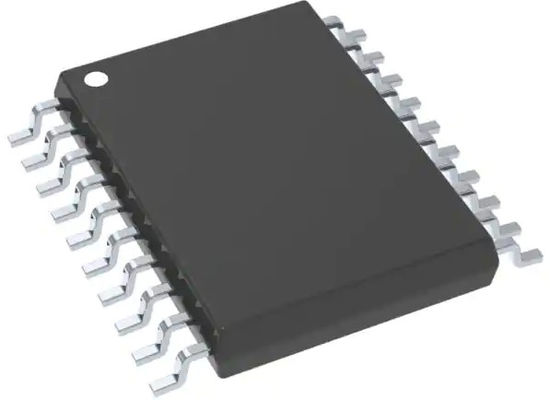

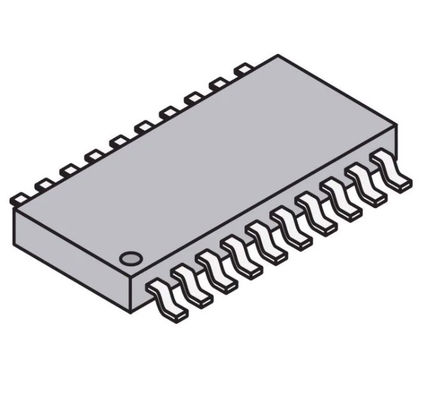

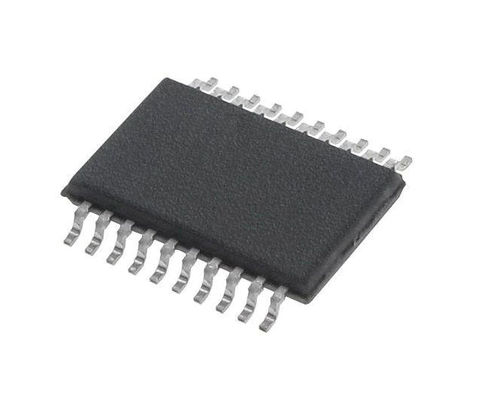

ÉCLAIR à 8 bits 20-SSOP d'IC 20MHz 7KB de microcontrôleur de l'IMAGE 16F de PIC16F690T-I/SS

ÉCLAIR à 8 bits 20-SSOP d'IC 20MHz 7KB (4K X 14) de microcontrôleur de l'IMAGE 16F de PIC16F690T-I/SS

Unité centrale de traitement de RISC performante

• Seulement 35 instructions d'apprendre :

- Toutes les instructions de simple-cycle excepté des branches

• Vitesse de fonctionnement :

- C.C – entrée d'oscillateur/horloge de 20 mégahertz

- C.C – cycle d'instruction de 200 NS

• Capacité d'interruption

• pile de matériel 8-Level profonde

• Modes d'adressage direct, indirect et relatif

Caractéristiques spéciales de microcontrôleur

• Oscillateur interne de précision :

- Calibré à l'usine au ± 1%

- Plage de fréquence sélectionnable de logiciel de 8 mégahertz à 32 kilohertz

- Logiciel réglable

- Mode de démarrage à deux vitesses

- Échouer en cristal détecter pour des applications critiques

- Mode d'horloge commutant lors du fonctionnement pour l'épargne de puissance

• Mode de sommeil de Puissance-économie

• Grand choix de tension de fonctionnement (2.0V-5.5V)

• Température ambiante industrielle et prolongée

• Puissance-sur la remise (POR)

• Minuterie du cycle initial (PWRTE) et minuterie de démarrage d'oscillateur (OST)

• Remise d'arrêt partiel (BOR) avec l'option de contrôle de logiciel

• L'horloge de surveillance à faible intensité augmentée (WDT) avec l'oscillateur de Sur-puce (secondes nominales sélectionnables de logiciel 268 avec plein Prescaler) avec le logiciel permettent

• L'espace libre multiplexé de maître/a entré le Pin

• Protection programmable de code

• Cellule élevée de la résistance Flash/EEPROM :

- 100 000 écrivent la résistance instantanée

- 1 000 000 écrivent la résistance d'EEPROM

- Conservation instantanée/données EEPROM : > 40 ans

• Module augmenté d'USART :

- Appuis RS-485, RS-232 et LIN 2,0

- L'Automatique-baud détectent

- Automatique-sillage- sur les caractéristiques de basse puissance de bit de départ

• Courant de réserve : - 50 Na @ 2.0V, typique

• Actuel d'opération :

- μA 11 @ 32 kilohertz, 2.0V, typique

- μA 220 @ 4 mégahertz, 2.0V, typique

• Courant d'horloge de surveillance :

- <1>μA @ 2.0V, typique

Caractéristiques périphériques

• 17 bornes d'entrée-sortie et 1 borne réservée à l'entrée :

- Source à forte intensité/évier pour la commande directe de LED

- Goupille d'Interruption-sur-changement

- Traction-UPS faible individuellement programmable

- Ultra de basse puissance réveillez-vous (ULPWU)

• Module analogue de comparateur avec :

- Deux comparateurs analogues

- Module programmable de la référence de tension de sur-puce (CVREF) (% de VDD)

- Entrées et sorties de comparateur extérieurement accessibles

- Mode de verrou de SR

- Verrou de synchronisation de porte de la minuterie 1

- 0.6V fixe VREF

• Convertisseur d'A/D :

- résolution 10-bit et 12 canaux

• Timer0 : minuterie/compteur à 8 bits avec Prescaler programmable à 8 bits

• Timer1 augmenté :

- minuterie/compteur de 16 bits avec le prescaler

- Porte Timer1 externe (compte permettre)

- Option pour employer OSC1 et OSC2 dans le mode de LP en tant qu'oscillateur Timer1 si mode d'INTOSC choisi

• Timer2 : minuterie/compteur à 8 bits avec le registre à 8 bits, le Prescaler et le Postscaler de période

• Augmenté capturez, comparez, module de PWM+ :

- capture de 16 bits, résolution maximum NS 12,5

- Comparez, la résolution maximum 200 NS

- 10-bit PWM avec 1, 2 ou 4 canaux de sortie, « temps mort » programmable, fréquence maximum 20 kilohertz

- Contrôle de direction de sortie de PWM

• Porte série synchrone (SSP) :

- Mode de SPI (maître et slave)

• I2C™ (modes master/slave) :

- Masque d'adresse d'I2C™

• ProgrammingTM périodique en circuit (ICSPTM) par l'intermédiaire de deux bornes

spécifications de PIC16F690T-I/SS
