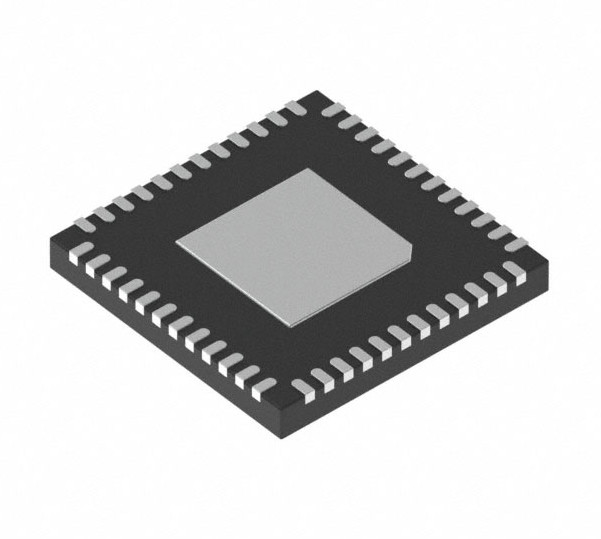

4/4 plein circuit intégré de l'Ethernet KSZ9031RNXIA d'émetteur-récepteur ébrèche 48-QFN

Bâti extérieur de l'Ethernet 48-QFN (7x7) d'émetteur-récepteur de KSZ9031RNXIA 4/4 plein

Description générale

Le KSZ9031RNX est un émetteur-récepteur complètement intégré de physicallayer d'Ethernet de la triple-vitesse (10BASE-T/100BASE-TX/1000BASE-T) pour la transmission et la réception des données sur le câble standard du twisted pair CAT-5 non protégé (UTP). Le KSZ9031RNX fournit l'interface indépendante réduite de médias de gigabit (RGMII) pour la liaison directe aux impers de RGMII dans des processeurs de Gigabit Ethernet et aux commutateurs pour le transfert des données chez 10/100/1000 Mbps. Le KSZ9031RNX réduit le coût de conseil et simplifie la disposition de conseil à l'aide des résistances d'arrêt de sur-puce pour les quatre paires de différentiel et en intégrant un contrôleur de LDO pour conduire un transistor MOSFET bon marché pour fournir le noyau 1.2V. Le KSZ9031RNX offre les caractéristiques diagnostiques pour faciliter le système pour apporter- et l'élimination des imperfections dans la production examinant et dans le déploiement de produit. L'appui paramétrique d'arbre de non-et permet la détection de défaut entre KSZ9031 I/Os et le panneau. Le diagnostic basé sur TDR de câble de LinkMD® identifie le câblage de cuivre défectueux. Les fonctions à distance et locales de réalimentation vérifient des circulations d'analogue et de données numériques. Le KSZ9031RNX standard est disponible dans 48 une goupille, paquet sans plomb de QFN, et AEC-Q100 les pièces qualifiées des véhicules à moteur, KSZ9031RNXUA/UB et KSZ9031RNXVA/VB, sont disponibles dans 48 un paquet (mouillable) sans plomb de la goupille VQFN.

Caractéristiques

• 10/100/1000 émetteur-récepteur d'un seul morceau d'Ethernet de Mbps approprié à IEEE 802,3 applications

• La synchronisation de RGMII soutient le retard de Sur-puce selon la version 2,0 de RGMII, avec des options de programmation pour le retard externe et des ajustements de fabrication et des corrections des chemins de TX et de RX à synchronisation

• RGMII avec 3.3V/2.5V/1.8V I/Os tolérant

• Automatique-négociation pour choisir automatiquement la vitesse de lien la plus élevée (10/100/1000 Mbps) et duplex (moitié/pleins)

• Résistances d'arrêt de Sur-puce pour les paires différentielles

• Contrôleur de la Sur-puce LDO pour soutenir l'opération simple de l'approvisionnement 3.3V – exige de seulement un FET externe de produire de 1.2V pour le noyau

• Appui enorme de vue jusqu'à 16 KBs

• 125 mégahertz de référence de sortie d'horloge

• L'énergie détectent le mode de puissance-Vers le bas pour la puissance réduite quand le câble n'est pas joint

• Appui Sillage-Sur-LAN (WOL) avec la détection robuste de Coutume-paquet

• La LED programmable produit pour le lien, l'activité, et la vitesse

• La ligne de base errent correction

• Diagnostic basé sur TDR de câble de LinkMD pour identifier le câblage de cuivre défectueux

• NAND Tree Support paramétrique pour détecter des défauts entre la puce I/Os et le conseil

• Modes de réalimentation pour des diagnostics

• Croisement automatique de MDI/MDI-X à détecter et échange correct de paires à toutes les vitesses d'opération

• La détection et la correction automatiques des échanges de paires, appareillent le biais, et appareillent la polarité

• Interface de gestion de MDC/MDIO pour la configuration de registre de PHY

• Interruption Pin Option

• Modes de puissance-Vers le bas et de Puissance-économie

• Tensions d'opération - noyau (DVDDL, AVDDL, AVDDL_PLL) : 1.2V (FET externe ou régulateur) - entrée-sortie de VDD (DVDDH) : 3.3V, 2.5V, ou 1.8V - émetteur-récepteur (AVDDH) : 3.3V ou 2.5V (Temp commercial.)

• AEC-Q100 évaluent 3 (KSZ9031RNXUA/UB) et évaluent 2 (KSZ9031RNXVA/VB) ont qualifié pour des applications des véhicules à moteur

• 48 paquet de la goupille QFN (7 millimètres de × 7 millimètres)

Applications de cible

• Laser/imprimante réseau

• Stockage joint par réseau (NAS)

• Serveur de réseau

• LAN de gigabit sur la carte mère (GLOM)

• Passage à bande large

• Routeur du gigabit SOHO/SMB

• IPTV

• Boîtier décodeur d'IP

• Console de jeu

• Triple Play (données, voix, vidéo) Media Center

• Contrôle industriel

• Mise en réseau des véhicules à moteur de Dans-véhicule
