Positif 0.6V réglable de Chips Buck Switching Regulator intégré par TPS53316RGTR IC

Sortie 0.6V 1 5A réglable de positif de TPS53316RGTR Buck Switching Regulator IC

Description

Le dispositif TPS53316 fournit des 3,3 entièrement intégrés - V ou 5-V données, convertisseur synchrone de mâle avec 16 composants totaux, dans 200 mm2 de secteur de carte PCB. L'en raison du bas RDS (dessus) et le TI SmoothPWM de propriété industrielle sautent le mode de fonctionnement, il permet l'efficacité maximale de 96%, et plus d'efficacité de 90% à la charge comme lumière en tant que 100 mA. Il exige seulement deux condensateurs en céramique de la sortie 22-µF pour un puissance-dense, la solution 5-A.

Sélections de changement de la fréquence 750-kHz, 1.1-MHz, et 2-MHz caractéristiques de TPS53316, prebias démarrage, softstart interne sélectionnable, décharge douce de sortie, commutateur interne de VBST, puissance bonne, EN/Input UVLO, surintensité, surtension, sousvoltage, et protections de surchauffe et tout l'appui en céramique de condensateur de sortie. Il soutient des tensions d'entrée de 2,9 V à 6 V, et aucune tension de polarisation supplémentaire n'est nécessaire. La tension de sortie est réglable de 0,6 V jusqu'à 0,8 × VIN.

TPS53316 est disponible dans le × de 3 millimètres 3 millimètres, 16 paquet de la goupille QFN (RoHs vert conforme et Pb libre) et est spécifié – de 40°C à 85°C.

Caractéristiques

• Efficacité maximum de 96%

• 5-A continu la capacité de courant de sortie

• Soutenez tout le condensateur de sortie de MLCC

• Saut automatique Eco-Mode™ de SmoothPWM™ pour l'efficacité de LightLoad

• Contrôle de mode de tension

• Entrée simple de rail

• Fréquence sélectionnable

• Seuil sélectionnable d'OCP

• Temps sélectionnable de Doux-commencement

• 2.9-V à 6-V a entré la chaîne de tension

• Tension réglable de sortie s'étendant de 0,6 V jusqu'à 0,8 × VIN

• Décharge de sortie de Doux-arrêt pendant le débronchement

• Surintensité, surtension, et protection de surchauffe

• Indication de puissance d'Ouvert-drain bonne

• Commutateur interne d'amorce

• Soutient la fonctionnalité de démarrage de Prebias

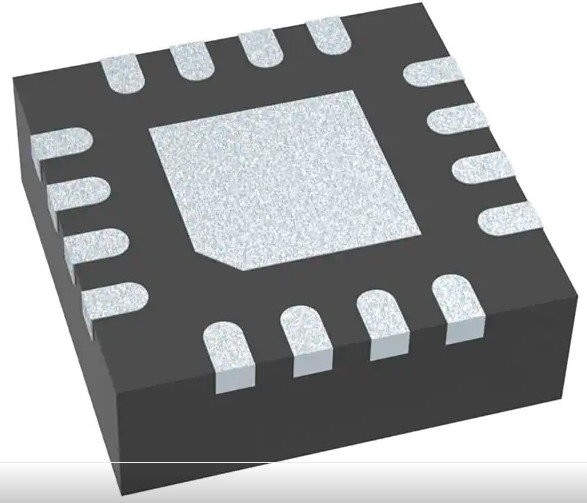

• Petits 3 millimètres de × 3 millimètres, 16-Pin, paquet de QFN

• Le bas RDS (dessus), mΩ 22 mΩ avec l'entrée 3.3-V et 18 avec l'entrée 5-V

Applications

• Les demandes de basse tension de 5-V ramènent des rails

• Les demandes de basse tension de 3.3-V ramènent des rails

Spécifications de TPS53316RGTR
