Circuit intégré Chip Converter Offline Flyback Topology 60kHz de VIPER27LDTR

  • VIPER27LDTR Integrated Circuit Chip Converter Offline Flyback Topology 60kHz
  • VIPER27LDTR Integrated Circuit Chip Converter Offline Flyback Topology 60kHz
Lieu d'origine LES Etats-Unis
Nom de marque STMicroelectronics
Certification RoHS
Numéro de modèle VIPER27LDTR
Quantité de commande min 2500
Prix negotiate
Détails d'emballage Bobine
Délai de livraison 5-8 jours de travail
Conditions de paiement T/T
Capacité d'approvisionnement 10000

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom de produit VIPER27LDTR Tension - approvisionnement (Vcc/Vdd) 8.5V ~ 23.5V
Fréquence - Commutation 60kHz Puissance (watts) 20W
Tension - Démarrage 14V Tension - Panne 800V
Paquet/cas 16-SOIC (0,154", 3,90 mm de largeur)
Surligner

Puce de circuit intégré de VIPER27LDTR

,

Puce 60kHz de circuit intégré

,

Topologie en différé de retour rapide de convertisseur
Laisser un message
Description de produit

Topologie en différé 60kHz 16-SO 800V 20 W de retour rapide de convertisseur de VIPER27LDTR

Description

Le dispositif est un convertisseur en différé avec une section de puissance rocailleuse de 800 V, un contrôle de PWM, deux niveaux de protection de surintensité, protections de surtension et de surcharge, protection thermique par hystérésis, doux-commencement et redémarrage automatique sûr après n'importe quel retrait de condition de panne. Aide très basse d'opération de mode continu et de consommation de dispositif pour rencontrer les règlements économiseurs d'énergie de réserve.

La frousse de fréquence à l'avance réduit le coût de filtre d'IEM. La fonction d'arrêt partiel protège l'alimentation d'énergie de mode de commutateur quand le niveau de tension rectifié d'entrée est au-dessous du niveau minimum normal spécifique pour le système. Le circuit de démarrage à haute tension est inclus dans le dispositif.



Caractéristiques

■Section de puissance rocailleuse d'avalanche de 800 V

■Opération de PWM avec la fréquence se trémoussant pour le bas IEM

■Fréquence d'opération : – 60 kilohertz pour L type – 115 kilohertz pour le type de H

■Alimentation générale < 50="" mW="" at="" 265="" Vac="">

■Limitation du courant avec de point de consigne réglable

■Protection réglable et précise de surtension

■Doux-commencement intégré

■Redémarrage automatique sûr après une condition de panne

■Arrêt thermique par hystérésis



Application

■Approvisionnement de puissance auxiliare pour le consommateur et les équipements à la maison

■Approvisionnement de puissance auxiliare d'ATX

■Adaptateurs basse/moyenne puissance AC-DC

■SMPS pour des boîtiers décodeur, des lecteurs DVD et des enregistreurs, produits blancs

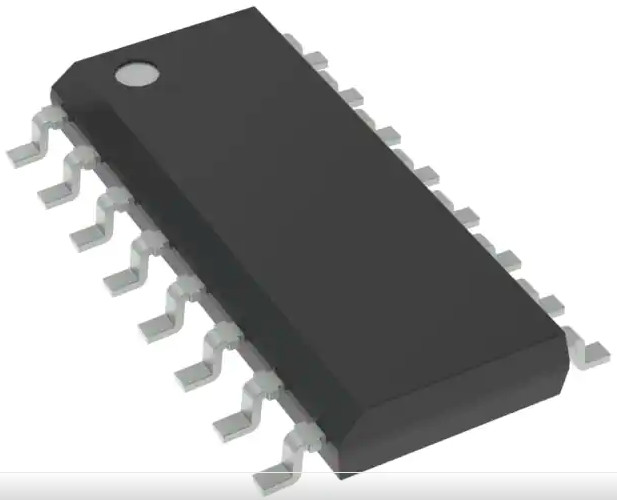

Circuit intégré Chip Converter Offline Flyback Topology 60kHz de VIPER27LDTR 0



Spécifications de VIPER27LDTR

Catégorie
Circuits intégrés (IC)
Gestion de puissance (PMIC)
Convertisseurs de C.C à C.A., commutateurs en différé
Mfr
STMicroelectronics
Série
Plus de VIPer™
Statut de produit
Actif
Isolement de sortie
D'isolement
Commutateurs internes
Oui
Tension - panne
800V
Topologie
Retour rapide
Tension - commencez
14 V
Tension - approvisionnement (Vcc/Vdd)
8.5V | 23.5V
Coefficient d'utilisation
80%
Fréquence - commutation
60kHz
Puissance (watts)
20 W
Protection de défaut
Limitation actuelle, au-dessus de la température, au-dessus de la tension
Caractéristiques de contrôle
-
Température de fonctionnement
-40°C | 150°C (TJ)
Paquet/cas
16-SOIC (0,154", largeur de 3.90mm)
Paquet de dispositif de fournisseur
16-SO
Montage du type
Bâti extérieur
