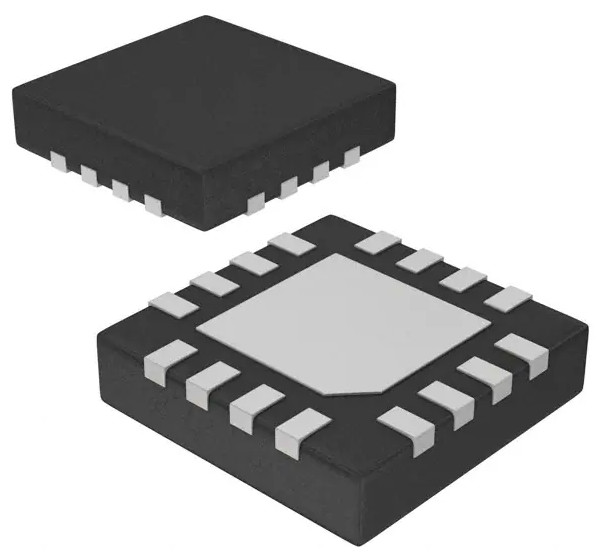

Bâti extérieur de Chip Piezo Sounder Driver intégré par PAM8904QJER U-QFN3030-16

Conducteur plus sain piézo-électrique U-QFN3030-16 (type bâti extérieur de PAM8904QJER de B)

Description

Le PAM8904Q est un conducteur plus sain piézo-électrique conçu pour conduire un sondeur ou haut-parleur en céramique/piézo-électrique avec 18VPP par une alimentation de l'énergie 3V. Un convertisseur programmable de poussée de pompe de charge permet au PAM8904Q VOUT de fonctionner en mode 1x, 2x et 3x.

Le convertisseur de poussée fonctionne à un à frèquence fixe de 1.0MHz et fournit à un résultat 9V un nombre minimal de composants externes. La technologie unique d'entraînement de PAMs assure le courant minimal d'irruption, le bas IEM et le rendement élevé.

Pour assurer la vie maximum d'efficacité et de batterie, le PAM8904Q inclut une caractéristique de réserve automatique qui met le dispositif dans le mode de sommeil tandis qu'il n'y a aucun signal d'entrée valide. Un arrêt obligatoire est également disponible pour permettre IC seulement en cas de besoin.

Pour aider à protéger IC et le système, le PAM8904Q inclut la protection de surchauffe d'arrêt, de surintensité et de court-circuit.

Le PAM8904Q est disponible dans 16 une goupille U-QFN3030-16 (type paquet de B).

Le PAM8904Q est qualifié AEC-Q100 à la catégorie 2 et est PPAPs de soutien conforme des véhicules à moteur.

Caractéristiques

le  alimentation la chaîne de tension à partir de 2.3V à 5V

le  18VPP a produit d'un approvisionnement 3V

le convertisseur de poussée intégré par  produit de l'approvisionnement 9V

le  a au loin entré la capacité 20Hz de signal dans 300kHz

consommation à faible intensité de 

remplaçant automatique de  et réveiller le contrôle

arrêt de  et protection de surchauffe de court-circuit

 disponible dans la goupille U-QFN3030-16 (type paquet des paquets 16 d'économie de l'espace de B) avec le bâti vert

 totalement sans plomb et entièrement RoHS conforme

halogène et antimoine de  libres. Dispositif « vert »

le  Le PAM8904Q convient aux applications des véhicules à moteur exigeant le contrôle spécifique de changement ; la présente partie est AEC-Q100 a qualifié, PPAP capable, et construit en équipements certifiés d'IATF 16949.

Pin Assignments

Applications

le  des véhicules à moteur alarme

le  se précipitent l'audio de conseil

 GPS

avertissement d'approche de véhicule électrique de 

dispositif de sécurité des véhicules à moteur de 

Les applications typiques font le tour

1 mode 1 choisi de pompe de charge de CPM1 I

Mode 2 choisis de pompe de charge de 2 CPM2 I

Le signal de 3 DIN I a entré

4 OR — Aucune connexion

Terminal négatif du condensateur 1 de 5 CN1 I

Au sol des 6 terres P

Sortie positive de 7 VO2 O

8 OR — Aucune connexion

Sortie négative de 9 VO1 O

10 terminal négatif du condensateur 2 de CN2 I

Terminal positif du condensateur 1 de 11 CP1 I

12 OR — Aucune connexion

Sortie de poussée de 13 VOUT O

14 terminal positif du condensateur 2 de CP2 I

Alimentation d'énergie de 15 VIN P

16 OR — Aucun reliez

La terre P de PROTECTION a recommandé de se relier à la terre ou à aucune connexion
