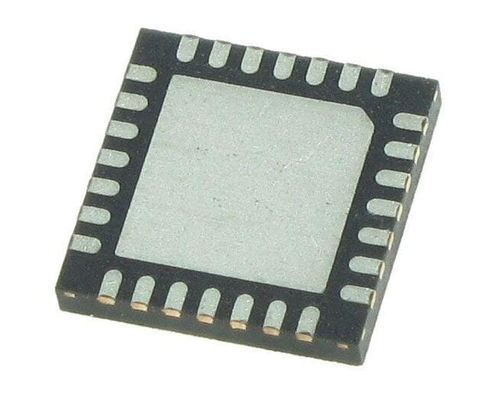

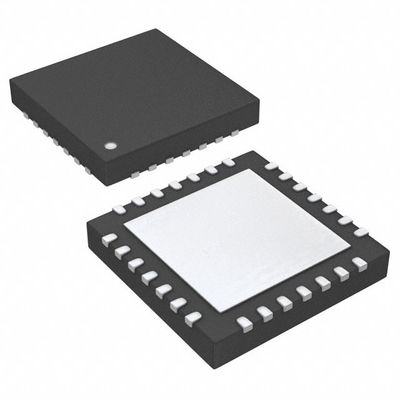

PIC24FJ64GA002T-I/ML PIC® 24F Microcontrôleur IC 16-Bit 32MHz 64KB FLASH 28-QFN

ÉCLAIR de 16 bits 28-QFN (6x6) d'IC 32MHz 64KB de microcontrôleur de PIC24FJ64GA002T-I/ML PICTURE® 24F

Unité centrale de traitement performante

• Architecture modifiée de Harvard

• Jusqu'à 16 MIPS d'opération @ 32 mégahertz

• Oscillateur interne de 8 mégahertz avec l'option de 4x PLL et les options multiples de clivage

• 17-Bit par multiplicateur de matériel du Simple-cycle 17-Bit

• à 32 bits par le diviseur de 16 bits de matériel

• rangée fonctionnante de 16 bits de 16 bits de registre de x

• Architecture de jeu d'instructions optimisée par compilateur C :

- 76 instructions basses

- Modes d'adressage flexibles

• Unités de génération de deux adresses (AGUs) pour la lecture distincte et écrire l'adressage de la mémoire de données

Caractéristiques spéciales de microcontrôleur

• Chaîne de tension d'opération de 2.0V à 3.6V

• entrée 5.5V tolérante (goupilles numériques seules)

• Évier à forte intensité/source (18 mA/18 mA) sur toutes les goupilles d'entrée-sortie

• Mémoire instantanée de programme :

- 10 000 effacements/écrivent

- minimum de conservation des données 20-year

• Modes de gestion de puissance :

- Dorment, tournent au ralenti, somnolent et les modes d'horloge alternatifs

- Actuel d'opération : 650  A/MIPS, typique à 2.0V

- Sommeil actuel : Na 150, typique à 2.0V

• Opération de sécurité du moniteur d'horloge (FSCM) :

- Détecte l'échec et les commutateurs d'horloge à la sur-puce, oscillateur de basse puissance de RC

• Sur-puce, régulateur 2.5V avec le mode de cheminement

• Puissance-sur la remise (POR), la minuterie du cycle initial (PWRT) et la minuterie de démarrage d'oscillateur (OST)

• Horloge de surveillance flexible (WDT) avec la Sur-puce, oscillateur de basse puissance de RC pour l'opération fiable

• Programming™ périodique (ICSP™) et en circuit en circuit corrigent (ICD) par l'intermédiaire de 2 bornes

• Appui de balayage de frontière de JTAG

Caractéristiques analogues

• 10-Bit, jusqu'au convertisseur 13-Channel analogique-numérique :

- taux de conversion de 500 ksps

- Conversion disponible pendant le sommeil et le ralenti

• Doubles comparateurs analogues avec la configuration programmable d'entrée-sortie

Caractéristiques périphériques

• Pin Select périphérique (PPS) :

- Permet la cartographie indépendante d'entrée-sortie de beaucoup de périphériques

- Jusqu'à 26 bornes disponibles (dispositifs 44-pin)

- L'intégrité de matériel continue vérifiant et des contacts de sécurité empêchent les changements de configuration involontaires

• Port master/slave parallèle à 8 bits (PMP/PSP) :

- Jusqu'à adressage multiplexé de 16 bits, avec jusqu'à 11 bornes consacrées d'adresse sur 44 dispositifs de goupille

- Polarité programmable sur des lignes de contrôle

• Horloge temps réel de matériel/calendrier (RTCC) :

- Fournit des fonctions d'horloge, de calendrier et d'alarme

• Contrôle par redondance cyclique programmable (centre de détection et de contrôle)

• Deux modules de 3-Wire/4-Wire SPI (modes de vue de soutien 4) avec le tampon de 8-Level fifo

• Multi-maître de soutien de deux modules d'I2C™/mode slave et adressage 7-Bit/10-Bit

• Deux modules d'UART :

- Appuis RS-485, RS-232, et LIN/J2602

- encodeur/décodeur de matériel de Sur-puce pour IrDA®

- Automatique-sillage- sur le bit de départ

- L'Automatique-baud détectent

- tampon profond de 4-level fifo

• Cinq minuteries/compteurs de 16 bits avec Prescaler programmable

• Cinq entrées de 16 bits de capture

• Cinq sorties de 16 bits de Compare/PWM

• Sorties configurables d'Ouvert-drain sur des goupilles d'entrée-sortie de Digital

• Jusqu'à 3 sources d'interruption externe

SCHÉMA FONCTIONNEL DE SYSTÈME DE REMISE

spécifications de PIC24FJ64GA002T-I/ML
