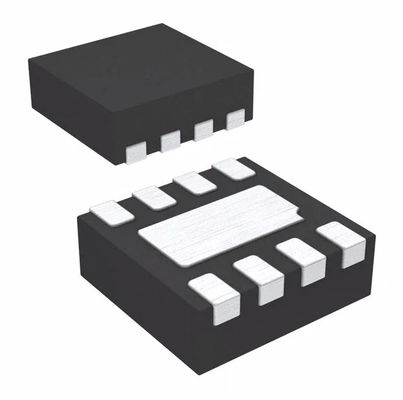

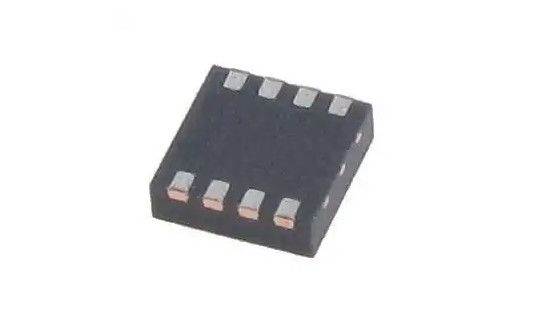

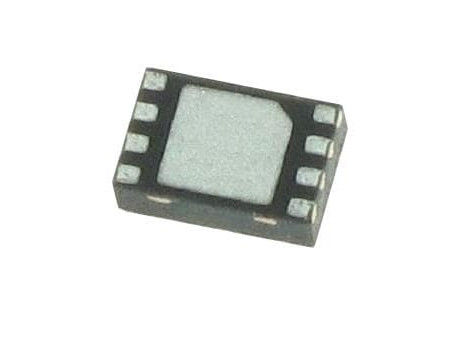

ISL29021IROZ-T7 le ² optique C 8-WFDFN du capteur IR I a exposé la protection 2.25V | 3.63V

ISL29021IROZ-T7 le ² optique C 8-WFDFN du capteur IR I a exposé la lumière de protection aux convertisseurs de Digital

L'ISL29021 est une proximité intégrée et un capteur infrarouge avec un conducteur intégré d'IR LED et l'interface d'I2C (SMBus compatible). Ce dispositif fournit la détection infrarouge pour permettre l'évaluation de proximité a comporté avec la fonction d'interruption. Pour l'infrarouge et la proximité sentant, un CDA interne a été conçu basé sur la technique de conversion de charge-équilibrage d'A/D. Le CDA est employé pour digitaliser le signal de sortie de la rangée de photodiode quand le conducteur interne d'IR LED est tourné en marche et en arrêt pour les périodes de temps programmées sous la fréquence utilisateur-choisie de modulation pour conduire l'IR externe LED. En tant que ce capteur de proximité utilise un plan d'annulation de bruit pour rejeter fortement le bruit non désiré d'IR, la sortie numérique de la proximité sentant des diminutions avec la distance. Le courant de sortie de conducteur est choisi par l'usager jusqu'à 100mA pour conduire différents types d'émetteurs LED d'IR. Le mode de fonctionnement quatre différent peut être choisi par l'intermédiaire de l'interface d'I2C : IR programmable sentant une fois, proximité programmable sentant une fois, IR continu programmable sentant et sentant continu programmable de proximité. Les modes d'opération anciens programmables considérablement réduire la puissance parce qu'un arrêt automatique immédiat réduit l'approvisionnement global actuel moins que 0.5µA. L'ISL29021 soutient le matériel et les interruptions de logiciel qui demeurent ont affirmé jusqu'à ce que le centre serveur les dégage par moi l'interface 2C pour la détection de proximité. A conçu pour opérer des approvisionnements à partir de 2.5V à 3.63V, l'ISL29021 est spécifié pour l'opération au-dessus du -40°C à la température ambiante de température ambiante de +85°C. Elle est empaquetée dans 8 un paquet clair et sans Pb de LD ODFN.

Caractéristiques

Détection de proximité

• Annulation ambiante d'IR pendant la détection de proximité

- Travaux sous la lumière du soleil directe

• Conducteur d'IR LED avec le courant de source programmable

- Commande actuelle réglable de 100mA à 12.5mA

• Fréquence actuelle programmable de modulation de LED

• Résolution variable de conversion jusqu'à 16 bits

• Gamme sélectionnable (par l'intermédiaire d'I2C)

• Travaux sous de diverses sources lumineuses, y compris la lumière du soleil

Réponse spectrale idéale pour le capteur de proximité

• Gamme de capteur de proximité de 850nm à 950nm

- Peut employer 850nm ou solution de 950nm LED

Puissance très réduite

• 90μA Max Operating Current

• Arrêt de logiciel et arrêt automatique

- 0.5μA Max Shutdown Current

Facile à utiliser

• Sortie d'I2C (SMBus compatible)

• Algorithme complexe n'a pas eu besoin

• À température compensée

• Petit facteur de forme

- 8 paquet de LD 2.0mmx2.1mmx0.7mm ODFN

Caractéristiques supplémentaires

• I2C et SMBus compatibles

• 1.7V à l'approvisionnement 3.63V pour l'interface d'I2C

• 2.25V à l'alimentation d'énergie du capteur 3.63V

• Sans Pb (RoHS conforme)

Applications

• Proximité d'affichage et de clavier numérique sentant pour :

- Périphériques mobiles : Téléphone intelligent, PDA, GPS

- Dispositifs de calcul : PC de carnet, Webpad

- Dispositifs du consommateur : LCD-TV, cadre de tableau de Digital, appareil photo numérique

• Détection industrielle et médicale de proximité

Schéma fonctionnel

spécifications d'ISL29021IROZ-T7
