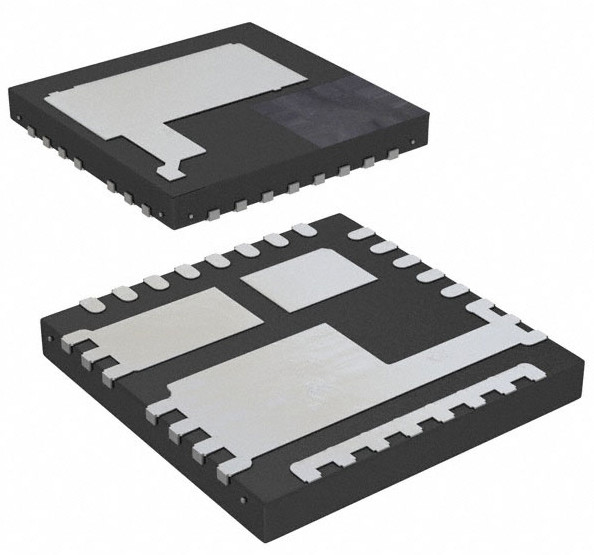

contrôleur de grande précision IC 32-PQFN de 18V ISL99227FRZ-T PWM

ISL99227FRZ-T a intégré l'interface de grande précision 32-PQFN du contrôleur PWM

Les ISL99227 et les ISL99227B sont l'étape futée de puissance (SPS) compatible avec les contrôleurs de l'ISL68xxx/69xxx Digital d'Intersil (DMP) et le doubleur multiphasés de phase (ISL6617A), respectivement. Les ISL99227 et les ISL99227B ont intégré les moniteurs de grande précision de courant et de température qui peuvent être alimentés de nouveau au contrôleur et au doubleur pour accomplir un système multiphasé de DC/DC. Ils simplifient la représentation de conception et d'augmentation en éliminant le DCR sentant le réseau et la compensation thermique associée. l'efficacité de Lumière-charge est soutenue par une goupille consacrée de contrôle de LFET. Une industrie menant le paquet thermiquement augmenté de 5x5 PQFN permet à carte PCB globale minimale les immobiliers.

Les ISL99227 et les ISL99227B comportent un 3.3V compatible, entrée de trois états compatible de 5.0V PWM qui, collaborant avec les contrôleurs multiphasés du PWM d'Intersil, fournissent une solution robuste en cas des conditions de fonctionnement anormales. Les ISL99227 et les ISL99227B améliorent également des performances système et la fiabilité avec la protection intégrée de défaut d'UVLO, de température excessive, et de surintensité. Une goupille de rapport d'erreur d'ouvert-drain simplifie la poignée de main entre le SPS et les contrôleurs d'Intersil et peut être employée pour désactiver le contrôleur pendant les conditions de démarrage et de panne.

Caractéristiques

• Chaîne d'entrée : +4.5V à +18V

• Courant de C.C de soutiens 60A

• ISL99227 avec l'entrée de trois états compatible de 3.3V PWM

• ISL99227B avec l'entrée de trois états compatible de 5.0V PWM

• Détection actuelle de pente descendante

• moniteur actuel d'exactitude de ±3% (IMON) avec l'entrée de REFIN

• moniteur de la température 8mV/°C avec le drapeau d'OT

• Entrée de contrôle du côté bas consacrée de FET

• Protection complète de défaut pour la fiabilité du système élevée

- short de FET et protection du côté haut de surintensité

- Protection de surchauffe

- VCC et VIN Undervoltage Lockout (UVLO)

• sortie de rapport d'erreur d'Ouvert-drain

• Jusqu'à la fréquence 2MHz de changement

• sans Pb (RoHS conforme), 32 LD 5x5 PQFN

Applications

• Rendement à haute fréquence et élevé VRM et VRD

• Noyau, graphique, et régulateurs de mémoire pour des microprocesseurs

• VR à haute densité pour le serveur, la mise en réseau, et le calcul de nuage

• Consoles de convertisseur de POL DC/DC et visuelles de jeu

spécifications d'ISL99227FRZ-T
