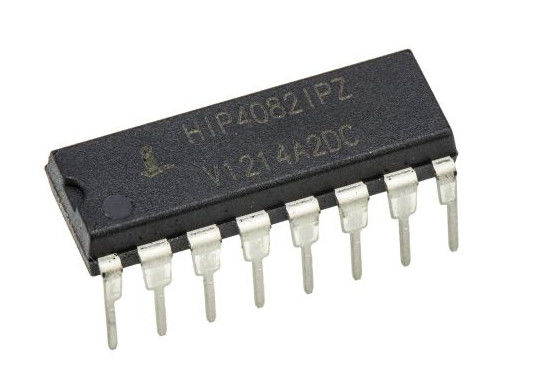

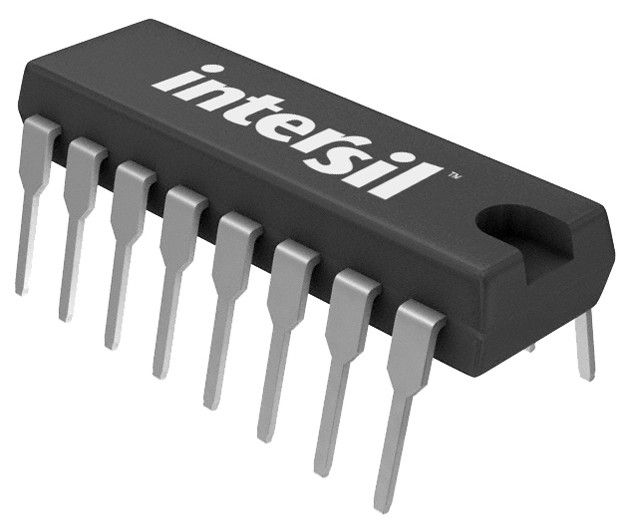

Circuit intégré Chip Half Bridge Driver Ic de HIP4082IPZ inversant non 16-PDIP 1V

Conducteur IC Non-Inverting 16-PDIP de porte de Moitié-pont de HIP4082IPZ

Le HIP4082 est un conducteur de fréquence moyenne et moyen de transistor MOSFET de N-canal de H-pont de tension IC, disponibles en 16 avance les paquets en plastique de SOIC (n) et d'IMMERSION.

Spécifiquement visé pour le contrôle de moteur de PWM et les applications d'UPS, le pont a basé des conceptions sont rendus simple et flexible avec le conducteur du H-pont HIP4082. Avec l'opération jusqu'à 80V, le dispositif est plus adapté aux applications des niveaux de puissance modérés.

Semblable au HIP4081, il a un protocole flexible d'entrée pour conduire chaque combinaison possible de commutateur excepté ceux qui causeraient a pousse-à travers la condition. Le HIP4082 a réduit le courant d'entraînement permet un plus petit emballage et il a un éventail beaucoup des périodes mortes programmables (0,1 4,5 à  s) le rendant idéal pour des fréquences de changement jusqu'à 200kHz. Le HIP4082 ne contient pas une pompe de charge interne, mais incorpore non-verrouiller le contrôle de traduction de niveau-décalage des circuits supérieurs d'entraînement.

Cet ensemble de caractéristiques et de caractéristiques est optimisé pour des applications où la taille et le coût sont importants. Pour des applications ayant besoin d'une capacité plus élevée d'entraînement les HIP4080A et les HIP4081A sont recommandés.

Caractéristiques

• Conduit indépendamment le FET de 4 N-canaux dans le demi pont ou les pleines configurations de pont

• Fourniture Max Voltage d'amorce à 95VDC

• Charge des lecteurs 1000pF en air libre à 50°C avec la hausse et les temps d'automne typiquement de 15ns

• Temps mort Utilisateur-programmable (0,1 4,5 à  s)

• DIS (débronchement) dépasse le contrôle d'entrée et régénère le condensateur d'amorce quand bas tiré

• Seuils de logique d'entrée compatibles avec 5V aux niveaux de la logique 15V

• Pousse-à travers la protection

• Protection de sousvoltage

• Le plus sans Pb recuisent disponible (RoHS conforme)

Applications

• Systèmes d'UPS

• Contrôles de moteur de C.C

• Pleines alimentations d'énergie de pont

• Amplificateurs de puissance de changement

• Systèmes d'annulation de bruit

• Véhicules à piles

• Périphériques

• Moteurs moyens/grands de bobine acoustique


spécifications de HIP4082IPZ
