Bâti extérieur visuel d'IC DVR 144-TQFP de décodeur d'Isl79987irz TW6869-TA1-CRH

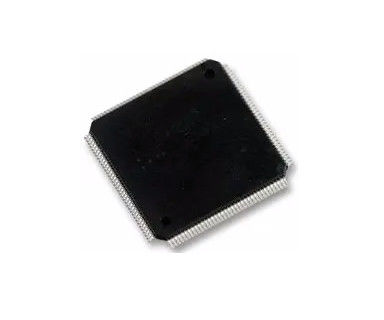

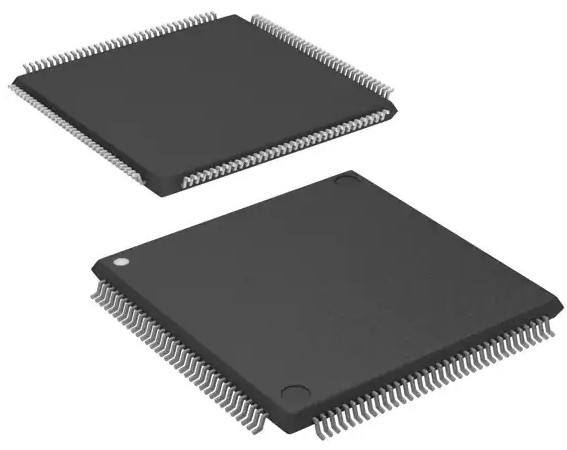

Décodeur visuel IC DVR 144-TQFP (20x20) de TW6869-TA1-CRH

Le TW6869 est une solution fortement intégrée qui soutient la vidéo multicanale et la capture audio par l'intermédiaire de l'interface de PCIe x1 pour le système du PC DVR et l'application analytique visuelle. Il contient les décodeurs de haute qualité de vidéo de l'eightchannel NTSC/PAL/SECAM qui convertissent le signal analogue de vidéo composite en données composantes numériques de YCbCr, et utilise le filtre adaptatif du peigne 4H pour séparer la luminance et le chrominance pour réduire les objets façonnés croisés de bruit.

TW6869 contient un contrôleur DMA de propriété industrielle de haute performance qui optimise entièrement l'utilisation de la largeur de bande de PCIe x1 et lui permet de transférer la vidéo et les données audio à un taux élevé de sortie qui approche étroitement la limite théorique de l'interface PCIex1. TW6869 peut simultanément décoder et transférer la vidéo 8 D1 en temps réel, ou le temps nonreal D1 de jusqu'à 32 canaux, plus l'audio de 8 canaux.

TW6869 diminue la complexité et la charge de travail du développement de logiciel de clients, et réduit de manière significative les tensions sur le matériel et des ressources de PC. TW6869 inclut également un kit de développement de logiciel (SDK) avec les conducteurs de Windows et de Linux et le logiciel d'application conformes de référence.

Caractéristiques

Décodeurs visuels

 accepte tout NTSC (M/N/4.43 normes)/pal (B/D/G/H/I/K/L/M/N/60) avec la détection automatique

le  a intégré huit filtres analogues visuels d'anti-nom d'emprunt et 10 bit CMOS CDA

 SI filtre de compensation pour l'amélioration de la démodulation de couleur

le  colorent l'amélioration passagère (CTI)

contrôle blanc de la crête CAG de 

tonalité, saturation, contraste, éclat et acuité programmables de 

système de verrouillage visuel rapide de propriété industrielle de haute qualité de  pour l'application de temps machine

filtres adaptatifs du peigne 4H de haute performance de  pour toutes les normes de NTSC et de pal

Codec audio

le  a intégré huit CDA audio

le  8/16 a mordu la longueur de mot audio

le  prélèvent l'audio avec 8/16/32/44.1/48kHz

Contrôleur DMA

la conception très efficace du  DMA peut soutenir jusqu'à la vidéo 8 D1 en temps réel et 8 canaux audio en temps réel, ou la non-vraie vidéo du temps jusqu'à 32 avec l'optimisation de la pleine largeur de bande PCIex1

appui visuel multiple de sortie de format de  : UYVY/Y422, YUYV/YUY2, IYU1/Y411, Y41P, YUV420, RGB555 et RGB565

le  a intégré la vidéo interne et le générateur audio simplifie le test de système et le développement

moteur intégré de détection de mouvement de  pour chaque canal visuel

la conception qui respecte les matériels de  permet le transfert des données doux et élimine presque entièrement des données non désirées de grand-bloc bloquant parmi des dispositifs de PC, ayant pour résultat la consommation interne optimisée de largeur de bande de PC

Configurations de PCIe

spécifications basses 1,1 de PCI Express de  conformes

configuration flexible de longueur de paquet de PCIe de  : 128 256 d'octet et 512 d'octet options d'octet,

Applications

système basé sur PC du  DVR

système analytique visuel de 

Spécifications de TW6869-TA1-CRH
