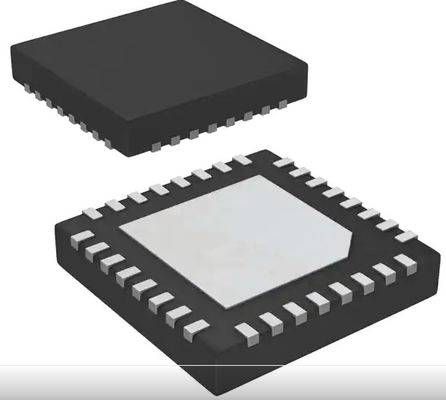

Puce de circuit intégré ISL6314CRZ-T Régulateur de tension IC 32-QFN d'unité centrale de traitement d'Intel VR11 AMD

Régulateur de tension d'unité centrale de traitement d'Intel VR11 AMD de contrôleur d'ISL6314CRZ-T IC 1 sortie 32-QFN

Le contrôle monophasé IC d'ISL6314 PWM fournit un système de régulation de tension de précision pour les microprocesseurs avancés. Ce contrôleur IC maintient les mêmes caractéristiques que la famille de produits multiphasée, mais ramène la sortie à un monophasé, pour des systèmes plus à faible intensité. En réduisant le nombre de pièces externes, cette intégration est optimisée pour une solution de gestion de coût et de puissance d'économie de l'espace.

Une caractéristique exceptionnelle de ce contrôleur IC est sa compatibilité de multiprocesseur, lui permettant de fonctionner avec des microprocesseurs d'Intel et d'AMD. Inclus sont des codes programmables de VID pour Intel VR11 aussi bien que bit d'AMD 5 et 6 tables du bit DAC. Un circuit est donné pour la tension à distance sentant, compensant n'importe quelle différence potentielle entre les raisons à distance et locales. La tension de sortie peut également compenser franchement ou négativement par l'utilisation d'une résistance externe simple.

Une autre caractéristique unique de l'ISL6314 est l'addition d'un circuit qui laisse optimiser la compensation à ajouter pour la réponse passagère de charge de paroir et bien la réponse dynamique commandée de VID.

L'ISL6314 inclut également les caractéristiques avancées de boucle d'avertissement pour que la réponse passagère optimale charge s'applique et retrait. Une de ces caractéristiques est détection actuelle fortement précise, entièrement différentielle, continue de DCR pour la ligne de charge programmation. Le positionnement actif d'impulsion (APPLI) et l'alignement adaptatif de phase (APA) sont deux autres caractéristiques uniques, tenant compte d'une réponse initiale plus rapide aux coupures élevées de charge de di/dt ; le nombre de condensateurs en vrac de sortie peut être réduit, aidant à réduire le coût.

Les caractéristiques de protection de ce contrôleur IC incluent un ensemble de surtension, de sousvoltage, et de protection sophistiqués de surintensité. En outre, l'ISL6314 inclut la protection contre un circuit ouvert sur les entrées de télédétection. Combinées, ces caractéristiques assurent la protection avancée pour le microprocesseur et le système d'alimentation.

Caractéristiques

• conversion de puissance monophasée d'Intégrer-conducteur

• Noyau Voltage Regulation de précision

- Détection à distance différentielle de tension

- Température excessive d'exactitude de système de ±0.5%

- Compensation réglable de Référence-tension

• Réponse passagère optimale

- Alignement adaptatif de phase (APA)

- Impulsion active plaçant la modulation (d'APPLI)

• Détection actuelle entièrement différentielle et continue de DCR

- Ligne de charge précise programmation

• Polarisation variable d'entraînement de porte : 5V à 12V

• Multiprocesseur compatible

- Mode de fonctionnement d'Intel VR11

- Mode de fonctionnement d'AMD

• Entrées d'identification de tension de microprocesseur

- DAC à 8 bits

- Sélectionnable entre Intel VR11, AMD 5 mordu, et AMD 6 a mordu DAC Tables

- Technologie dynamique de VID

• Protection de surintensité

• protection Multi-à gradins de surtension

• Doux-commencement de Digital

• Fréquence sélectionnable d'opération jusqu'à 1.0MHz

• Sans Pb (RoHS conforme)

Pinout

ISL6314 a intégré le conducteur Block Diagram

Spécifications d'ISL6314CRZ-T
