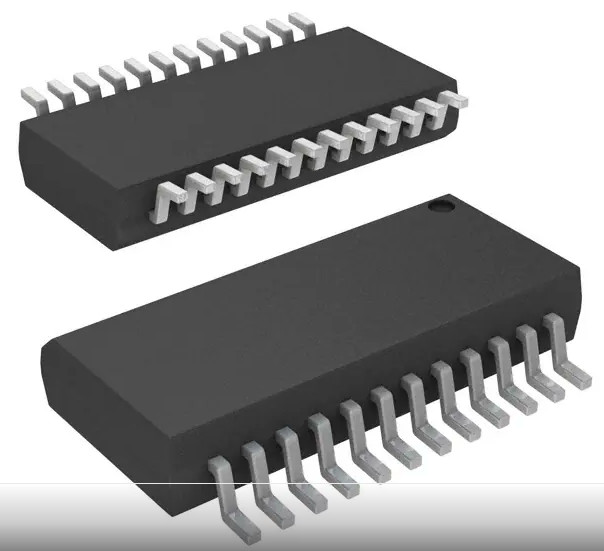

Conducteur 24-QSOP 60MA de Chip Video Amp Ic 3 du circuit intégré EL4543IUZ-T7

Conducteur 24-QSOP de l'ampère 3 de la vidéo EL4543IUZ-T7

L'EL4543 est un amplificateur différentiel triple de largeur de bande élevée avec le codage intégré des signaux de synchronisation visuels. Les entrées conviennent à manipuler la vidéo à grande vitesse ou d'autres signaux de communications sous la forme assymétrique ou différentielle, et la gamme d'entrée de commun-mode se prolonge complètement au rail négatif permettant la signalisation à référence sur station au sol dans des applications simples d'approvisionnement. La largeur de bande élevée permet le différentiel signalant sur torsadé standard ou le coaxial avec la distorsion harmonique très basse, alors que le retour interne assure le gain et la phase équilibrés aux sorties réduisant l'IEM rayonné et les harmoniques.

La logique incluse code les signaux de synchronisation horizontale et verticale standard de vidéo sur le mode commun des twisted pair, transmettant ces informations supplémentaires sans condition pour les tampons ou les lignes de transmission supplémentaires. L'EL4543 permet l'épargne significative de coût du système en comparaison avec discret solutions de rechange de module de commande de ligne.

L'EL4543 est disponible dans des 24 paquets de LD QSOP et 20 un paquet de LD QFN et est spécifié pour l'opération au-dessus du -40°C à la température ambiante de +85°C.

Caractéristiques

• Entrées, sorties, et retour entièrement différentiels

• largeur de bande de 350MHz -3dB

• taux de groupe 1200V/µs

• déformation de -75dB à 5MHz

• 5V simple à l'opération 12V

• courant de sortie 50mA minimum

• Puissance faible - courant typique d'approvisionnement du total 36mA

• disponible sans Pb (RoHS conforme)

Applications

• Conducteurs torsadés

• Modules de commande de ligne différentiel

• VGA plus de torsadé

• Transmission des signaux analogues dans un environnement bruyant

Spécifications d'EL4543IUZ-T7
