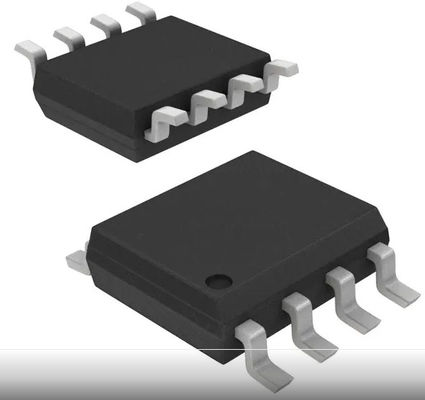

Émetteur-récepteur demi RS422 RS485 8-SOIC 4.5V | 5.5V 20 système mv d'ISL3152EIBZ-T 1/1

Émetteur-récepteur demi RS422 RS485 8-SOIC d'ISL3152EIBZ-T 1/1

La famille d'ISL315xE (ISL3150E, ISL3152E, ISL3153E, ISL3155E, ISL3156E, et ISL3158E) de 5V a actionné les émetteurs-récepteurs RS-485/RS-422 comporte la commande à haute production et la protection élevée d'ESD. Les dispositifs résistent à des grèves de ±16.5kV IEC61000-4-2 ESD sans verrou-. La grande tension de sortie de 3.1V typique dans une charge 54Ω fournit l'immunité de bruit élevée, et permet la commande de longs segments d'autobus jusqu'à de 8000ft, ou huit arrêts 120Ω dans une topologie d'étoile.

Ces dispositifs possèdent moins que des courants d'entrée de l'autobus 125µA, de ce fait constituant une 1/8 charge d'unité vraie. La commande à haute production combinée avec les bas courants d'entrée d'autobus tient compte de relier jusqu'à 512 émetteurs-récepteurs sur le même autobus.

Les entrées de récepteur comportent une pleine conception de sécurité qui tourne le récepteur produit haut quand les entrées d'autobus sont ouvertes ou court-circuitées.

La famille d'ISL315xE inclut demi et les émetteurs-récepteurs duplex avec à hauteur active conducteur-permettent des goupilles et l'actif-bas récepteur permettent des goupilles. Ces émetteurs-récepteurs soutiennent des débits de 115kbps, de 1Mbps, et de 20Mbps. Leur représentation est caractérisée de -40°C à +85°C.

Caractéristiques

• Haut VOD : 3.1V (type) dans RD = 54Ω

• Bas courants d'autobus : 125µA constitue une 1/8 charge d'unité vraie

• Tient compte de jusqu'à 512 émetteurs-récepteurs sur l'autobus

• protection de ±16.5kV ESD sur des goupilles d'entrée-sortie d'autobus

• Tolérance passagère élevée de surtension de ±100V

• Pleines sorties de sécurité pour les entrées ouvertes ou court-circuitées

• Capacité chaude de prise - les sorties de conducteur et de récepteur demeurent à grande impédance pendant la mise sous tension et la puissance-vers le bas

• Débits soutenus : 115kbps, 1Mbps, 20Mbps

• Bas courant d'approvisionnement (conducteur handicapé) : 550µA

• Courant très réduit d'arrêt : 70nA

Applications

• Systèmes de service automatisés de lecture d'e-mètre

• Systèmes élevés de compte de noeud

• Systèmes de PROFIBUS et de Fieldbus dans l'automatisation industrielle

• Réseaux de caméra de sécurité

• Éclairage, ascenseur, et systèmes de contrôle de la CAHT dans l'automation de bâtiment

• Réseaux à régulation de processus industriels

• Réseaux avec la topologie d'étoile

• Réseaux longs-courriers dans les plates-formes de mine de charbon et pétrolières

Spécifications d'ISL3152EIBZ-T
