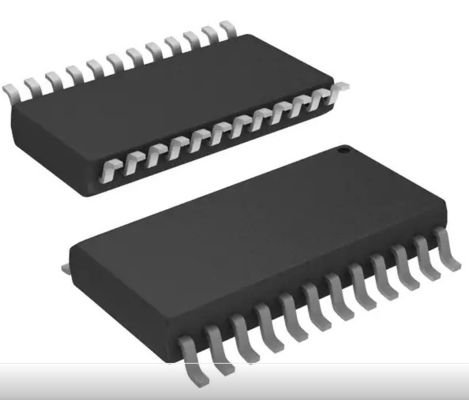

Le conducteur Ic Inverting Ic de porte de pont de HIP4086ABZT H a intégré la puce 24-SOIC

Conducteur IC Inverting Non-Inverting 24-SOIC de porte de Moitié-pont de HIP4086ABZT

Le HIP4086 et le HIP4086A (désignés sous le nom du HIP4086/A) sont les conducteurs triphasés de transistor MOSFET de N-canal. Les deux pièces sont spécifiquement visées pour le contrôle de moteur de PWM. Ces conducteurs ont le protocole flexible d'entrée pour conduire chaque combinaison possible de commutateur. L'utilisateur peut même dépasser pousse-à travers la protection pour des applications commutées de réticence.

Les HIP4086/A ont un large éventail de fois mortes programmables (0.5µs à 4.5µs) qui les rendent très appropriés aux basses fréquences (jusqu'à 100kHz) typiquement utilisées pour des commandes de moteur.

La seule différence entre le HIP4086 et le HIP4086A est que le HIP4086A a les pompes de charge intégrées handicapées. C'est utile dans les applications qui exigent la représentation très tranquille d'IEM (les pompes de charge fonctionnent à 10MHz). L'avantage du HIP4086 est que les pompes de charge intégrées permettent indéfiniment longtemps des périodes pour les conducteurs du côté haut.

Pour assurer que les condensateurs du côté haut de botte de conducteur sont entièrement chargés avant de s'allumer, une amorce programmable régénèrent l'impulsion est activée quand VDD est d'abord appliqué. Si actif, régénérez l'impulsion tourne sur chacun des trois des FETs du côté bas de pont tout en tenant les trois FETs du côté haut de pont pour charger les condensateurs du côté haut de botte. Après régénérez les espaces libres d'impulsion, fonctionnement normal commence.

Une autre caractéristique utile du HIP4086/A est le sousvoltage programmable de point de consigne. La gamme de point de consigne varie de 6.6V à 8.5V.

Caractéristiques

• Conduit indépendamment 6 transistors MOSFET de N-canal dans la configuration triphasée de pont

• Amorcez la tension maximum d'approvisionnement jusqu'à 95VDC avec l'approvisionnement de polarisation de 7V à 15V

• courant d'arrêt de la crête 1.25A

• Temps mort programmable d'utilisateur (0.5µs à 4.5µs)

• L'amorce et la pompe de charge facultative maintiennent la tension de polarisation du côté haut de conducteur.

• Amorce programmable régénérer le temps

• Charge des lecteurs 1000pF avec le temps de montée typique de 20ns et le temps de chute de 10ns

• Sousvoltage programmable de point de consigne

Applications

• Moteurs sans brosse (BLDC)

• moteurs à courant alternatif triphasés

• Commandes commutées de moteur de réticence

• Véhicules à piles

• Outils à piles



Spécifications de HIP4086ABZT
