ISL97701IRZ-T7 circuit intégré Chip Boost Switching Regulator Positive 4.3V réglable
| Lieu d'origine | LES Etats-Unis |
|---|---|
| Nom de marque | Renesas Electronics America Inc |
| Certification | RoHS |
| Numéro de modèle | ISL97701IRZ-T7 |
| Quantité de commande min | 1000 |
| Prix | negotiate |
| Détails d'emballage | Bobine |
| Délai de livraison | 5-8 jours de travail |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 33000 |
Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Nom de produit | ISL97701IRZ-T7 | Tension - Entrée (Max) | 5.5V |
|---|---|---|---|
| Tension - Sortie (Min/Fixe) | 4.3V | Tension - Sortie (Max) | 28V |
| Tension - Entrée (Min) | 2.3V | Paquet/cas | 10-VFDFN Coussin exposé |
| Surligner | Puce du circuit intégré ISL97701IRZ-T7,Circuit intégré Chip Positive Adjustable 4.3V,Régulateur de commutation de la poussée ISL97701IRZ-T7 |
||
Description de produit
Sortie 4.3V 1 1.2A réglable positive d'IC de régulateur de commutation de la poussée ISL97701IRZ-T7
L'ISL97701 représente un convertisseur de poussée de rendement élevé avec le FET de poussée, la diode de poussée et le FET intégrés de débranchement d'entrée.
Avec une tension d'entrée de 2.3V à 5.5V l'ISL97701 a une capacité de sortie de jusqu'à 50mA à 18V utilisant les commutateurs 500mA intégrés. Les efficacités sont jusqu'à 87%. Le FET intégré de protection est utilisé pour démonter l'inducteur de poussée de l'approvisionnement d'entrée toutes les fois qu'une condition de panne de sortie est détectée, ou quand le dispositif est handicapé. Ceci donne 0 courants de sortie en mode handicapé, comparé aux convertisseurs standard de poussée où le courant peut encore couler quand le dispositif est handicapé.

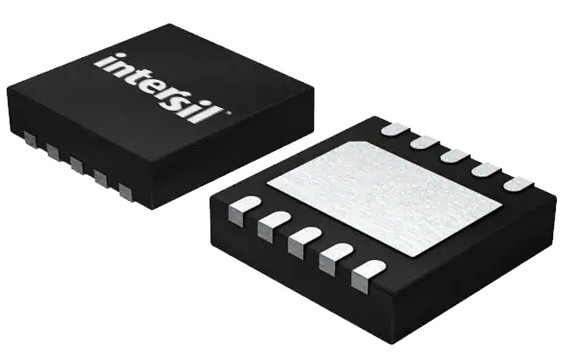

L'ISL97701 vient dans 10 le paquet de LD 3x3 DFN et est spécifié pour l'opération au-dessus du -40°C à la température ambiante de +85°C.
Caractéristiques
• Efficacité jusqu'à de 87%
• 2.3V à l'entrée 5.5V
• Jusqu'à la sortie 28V
• 50mA à 18V
• Diode intégrée de Schottky de poussée
• Commutateur de débranchement de tension d'entrée
• Entrée de synchronisation
• La puce permettent
• 10 paquet de LD 3x3 DFN
• sans Pb (RoHS conforme)
Applications
• Puissance d'affichage d'OLED
• Puissance d'affichage à LED
• Alimentations d'énergie réglables
Pinout
Diagramme typique d'application
Spécifications d'ISL97701IRZ-T7
| Catégorie | Circuits intégrés (IC) Gestion de puissance (PMIC) Régulateurs de tension - régulateurs de commutation de C.C de C.C |
|
Mfr
|
L'électronique Amérique inc. de Renesas
|
|
Fonction
|
Survolteur
|
|
Configuration de sortie
|
Positif
|
|
Topologie
|
Poussée
|
|
Type de sortie
|
Réglable
|
|
Nombre de sorties
|
1
|
|
Tension - entrée (minute)
|
2.3V
|
|
Tension - entrée (maximum)
|
5.5V
|
|
Tension - sortie (minute/fixe)
|
4.3V
|
|
Tension - sortie (maximum)
|
28V
|
|
Actuel - sortie
|
1.2A (commutateur)
|
|
Fréquence - commutation
|
1MHz
|
|
Redresseur synchrone
|
Non
|
|
Température de fonctionnement
|
-40°C | 85°C (VENTRES)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
10-VFDFN a exposé la protection
|
|
Paquet de dispositif de fournisseur
|
10-DFN (3x3)
|
