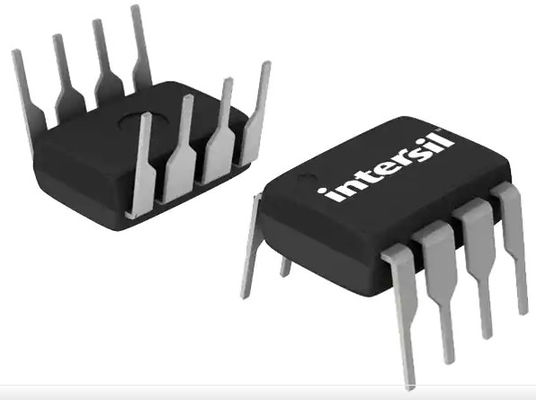

Régulateur de commutation de pompe de charge d'ICL7660SIPAZ IC - sortie 45mA 8-DIP de Vin 2Vin 1

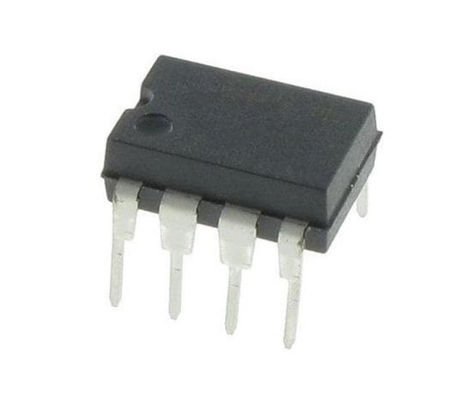

Régulateur de commutation de pompe de charge d'ICL7660SIPAZ IC - sortie 45mA 8-DIP de Vin 2Vin 1

Les convertisseurs superbes de la tension d'ICL7660S et d'ICL7660A sont la conversion monolithique IC de tension de CMOS qui assurent des avantages significatifs de représentation par rapport à d'autres dispositifs semblables. Ils sont les remplacements directs pour l'ICL7660 industriellement compatible offrant une gamme prolongée de tension d'alimentation de fonctionnement jusqu'à 12V, avec l'approvisionnement inférieur actuel. Une goupille de poussée de fréquence a été incorporée pour permettre à l'utilisateur de réaliser une impédance plus à faible rendement en dépit d'utiliser de plus petits condensateurs. Toutes les améliorations sont accentuées dans la section « de caractéristiques électriques » à la page 3. des paramètres que critiques sont assurés sur les températures ambiantes commerciales et industrielles entières. Les ICL7660S et les ICL7660A exécutent des conversions de tension d'alimentation de positif en négatif pour une gamme d'entrée de 1.5V en 12V, ayant pour résultat des tensions complémentaires de sortie de -1.5V en -12V. Seulement deux condensateurs externes non critiques sont nécessaires, pour les fonctions de pompe de charge et de réservoir de charge. L'ICL7660S et l'ICL7660A peuvent être reliés pour fonctionner comme doubleur de tension et se produiront jusqu'à 22.8V avec une entrée 12V. Ils peuvent également être employés en tant que des multiplicateurs d'une tension ou diviseurs de tension. Chaque puce contient un régulateur d'approvisionnement d'alimentation CC de série, l'oscillateur de RC, le traducteur de niveau de tension, et quatre commutateurs de puissance de sortie de MOS. L'oscillateur, une fois déchargé, oscille à une fréquence nominale de 10kHz pour une tension d'alimentation d'entrée de 5.0V. Cette fréquence peut être abaissée par l'addition d'un condensateur externe au terminal de « OSCILLATEUR », ou l'oscillateur peut être dépassé par une horloge externe. Le terminal de « BT » peut être serré à la terre pour dévier le régulateur interne de série et pour améliorer l'opération de la basse tension (BT). Au milieu aux tensions élevées (3.5V à 12V), la goupille de BT flotte à gauche pour empêcher le latchup de dispositif. Dans quelques applications, une diode externe de Schottky de VOUT À COUVRIR est nécessaire pour assurer à latchup l'opération libre (voir le Do et faites la section des not à la page 8).

Caractéristiques

• Assuré abaissez Max Supply Current pour toutes les températures ambiantes

• Grand choix de tension d'opération : 1.5V à 12V • 100% examiné à 3V

• Pin de poussée (borne 1) pour une plus haute fréquence de changement

• Efficacité de puissance minimum assurée de 96%

• Efficacité de conversion minimum améliorée de tension de circuit ouvert de 99%

• Protection améliorée de thyristor Latchup

• Conversion simple d'approvisionnement de logique de +5V en approvisionnements de ±5V

• Multiplication simple de tension VOUT = (-) nVIN

• Facile à utiliser ; Exige seulement deux composants passifs non critiques externes

• Remplacement direct amélioré pour ICL7660 industriellement compatible et d'autres dispositifs de deuxième source

• Disponible sans Pb (RoHS conforme)

Applications

• Conversion simple de +5V en approvisionnements de ±5V

• Multiplication de tension VOUT = ±nVIN

• Approvisionnements négatifs pour les systèmes et l'instrumentation par acquisition de données

• Alimentations de l'énergie RS232

• Diviseur d'approvisionnement, VOUT = ±VS

Schéma fonctionnel fonctionnel
