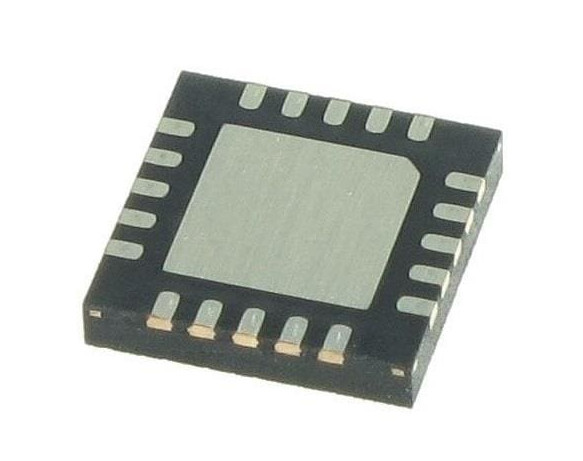

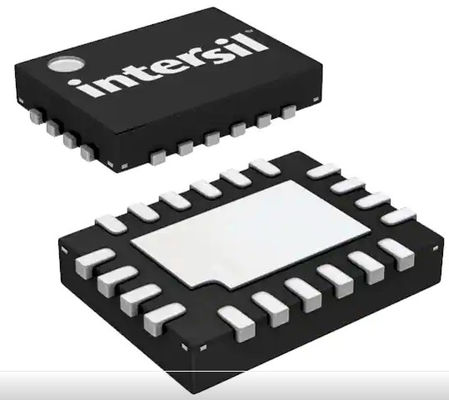

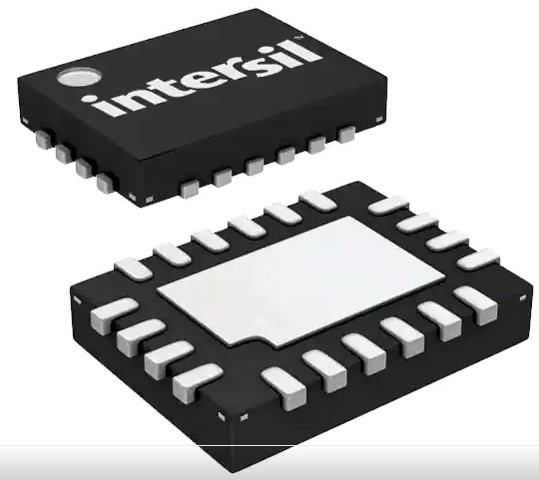

Ion de lithium d'IC de chargeur de gestion de batterie d'ISL9219IRZ-T/polymère 20-QFN (3x4)

Ion de lithium d'IC de chargeur de gestion de batterie d'ISL9219IRZ-T/polymère 20-QFN (3x4)

L'ISL9219 est un haut chargeur de batterie unicellulaire entièrement intégré de Li-ion de tension d'entrée. Ce chargeur est entièrement conformément aux spécifications électriques d'USB. Le chargeur remplit la fonction de charge de CC/CV exigée par des batteries de Li-ion. Le chargeur accepte une tension d'entrée jusqu'à 28V mais est handicapé quand la tension d'entrée dépasse le seuil d'OVP, typiquement 6V, pour empêcher la dissipation de puissance excessive. L'estimation 28V élimine le circuit de protection de surtension exigé dans un bas chargeur de tension d'entrée. Le courant de charge rapide est programmable avec une résistance externe, et le courant de la fin-de-charge (EOC) est fixé à 50mA pour n'importe quel type de source d'entrée. Quand la source de puissance d'entrée est identifiée comme port USB, le contrôleur de centre serveur identifiera plus loin le type de puissance du port et conduira la goupille d'USBI en conséquence. Quand la tension de batterie est inférieure que le seuil de pré-charge, qui est également programmable avec une résistance externe, le chargeur préconditionne la batterie avec un courant 85mA constant. La charge est complète quand le courant de charge réduit au niveau actuel d'EOC pendant la phase de charge de cv. Les STAT1 et les STAT2 fournissent l'indication unique pour chaque condition de remplissage. Une fonction rabattable thermique interne protège le chargeur contre n'importe quel échec thermique. Les goupilles de STAT1, de STAT2, de TRKL et d'ACFLT sont de type ouvert de drain, permettant une interface simple à un microprocesseur ou à une LED. Quand aucun adaptateur n'est joint ou quand handicapé, le chargeur tire moins que le courant de la fuite 1µA de la batterie. Les caractéristiques supplémentaires incluent une puissance-bonne source protégée par OVP, le préconditionnement d'une batterie sur-déchargée, une interface de thermistance de NTC pour charger la batterie dans une température ambiante sûre, la recharge automatique, et le paquet thermiquement augmenté de QFN.

Caractéristiques

• Chargeur complet pour les batteries unicellulaires de Li-ion/polymère

• Élément intégré de passage et capteur actuel

• Aucune diode de blocage externe n'a exigé

• Bas nombre et coût de composants

• 0,7% exactitudes de tension

• Courants de charge programmables

• 250µA (type) suspendent le courant tranquille

• USB 100mA/500mA se conforment

• Courant ascendant de courant de charge rabattable pour la protection thermique

• Charge de filet pour les batteries entièrement déchargées

• tension 28V maximum pour la puissance fournie

• Indication de statut de charge

• Moins que le courant de la fuite 1µA outre de la batterie quand aucune puissance d'entrée joint ou handicapés de chargeur

• Température ambiante de température ambiante : -40°C à +85°C

• sans Pb (RoHS conforme)


Pinout


spécifications d'ISL9219IRZ-T
