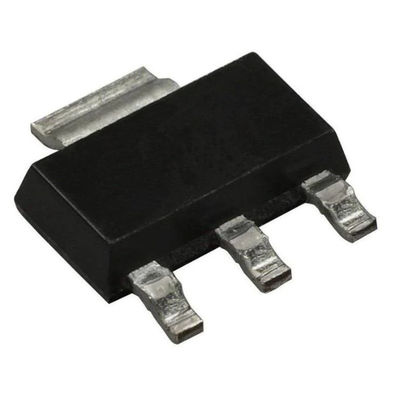

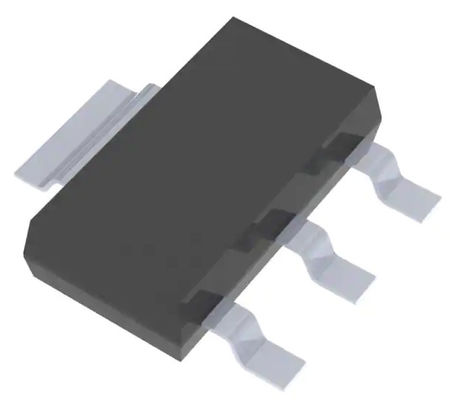

Sortie fixe positive linéaire 1A SOT-223-3 d'IC de régulateur de tension AZ1117EH-3.3TRG1
| Lieu d'origine | LES Etats-Unis |
|---|---|
| Nom de marque | Diodes Incorporated |
| Certification | RoHS |
| Numéro de modèle | AZ1117EH-3.3TRG1 |
| Quantité de commande min | 1000 |
| Prix | negotiations |
| Détails d'emballage | Bande magnétique (TR) |
| Délai de livraison | 5-8 jours de travail |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 132000 |
Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Modèle | AZ1117EH-3.3TRG1 | Tension - Entrée (Max) | 13V |
|---|---|---|---|
| Tension - Sortie (Min/Fixe) | 3.3V | Courant - Sortie | 1A |
| Courant - Repos (Iq) | 6 mA | Paquet/cas | TO-261-4, TO-261AA |
Description de produit
Sortie fixe positive linéaire 1A SOT-223-3 d'IC de régulateur de tension AZ1117EH-3.3TRG1
Description
L'AZ1117E est un bas-abandon scolaire que le régulateur de trois-terminal avec 1.0A la capacité de courant de sortie, et la tension d'abandon scolaire est spécifiée à 1.1V typique à la charge 1.0A actuelle diminuant aux courants inférieurs de charge. L'AZ1117E est optimisé pour la basse tension où la réponse passagère et la tension d'entrée minimum sont critiques. Il fournit la limite actuelle et les solutions thermiques de protection d'arrêt. Son circuit inclut une référence d'espace de bande équilibrée pour assurer l'exactitude de tension de sortie pour être à moins de ±1%. l'arrêt thermique de Sur-puce assure la protection contre une combinaison d'à forte intensité et de la température ambiante qui créeraient la température de jonction excessive. L'AZ1117E est disponible dans les versions de tension de la fixe-sortie 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, et 5.0V et la version de tension de la sortie d'ajustement. Les versions fixes intègrent ajustent des résistances. L'AZ1117E est disponible dans le paquet SOT-223 industriellement compatible.
Applications
• TV et moniteurs d'affichage à cristaux liquides
• Périphériques de PC : Carnets, cartes mère
• STB
Pin Assignments
Caractéristiques
• Fournit à la version d'ajustement (VREF = 1.25V) et le 1.2V, le 1.5V, le 1.8V, le 2.5V, le 3.3V, et le 5.0V de tension fixe l'exactitude ±1% (excepté 1.2V)
• Limite actuelle : 1.3A (type.)
• Tension d'abandon scolaire : 1.1V (type.) @ IOUT = 1A
• Écurie de régulateur avec bas esr MLCC
• Excellente ligne règlement : 0.001%/V (type.) @ IOUT = 30mA
• Excellent règlement de charge : 0.2%/A @ IOUT = 1A
• Courant tranquille : 3.5mA
• Bas bruit de sortie • PSRR : 70dB
• Protection d'OTSD
• La température de jonction d'opération : -40°C à +125°C
|
Catégorie
|
Circuits intégrés (IC)
Gestion de puissance (PMIC)
Régulateurs de tension - linéaires
|
|
Mfr
|
Diodes incorporées
|
|
Série
|
AZ1117E
|
|
Statut de produit
|
Obsolète
|
|
Configuration de sortie
|
Positif
|
|
Type de sortie
|
Fixe
|
|
Nombre de régulateurs
|
1
|
|
Tension - entrée (maximum)
|
13V
|
|
Tension - sortie (minute/fixe)
|
3.3V
|
|
Tension - sortie (maximum)
|
-
|
|
Abandon scolaire de tension (maximum)
|
1.3V 1A
|
|
Actuel - sortie
|
1A
|
|
Actuel - tranquille (Q.I.)
|
6 mA
|
|
PSRR
|
70dB (120Hz | 1kHz)
|
|
Caractéristiques de contrôle
|
-
|
|
Caractéristiques de protection
|
Arrêt thermique
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
TO-261-4, TO-261AA
|
|
Paquet de dispositif de fournisseur
|
SOT-223-3
|
