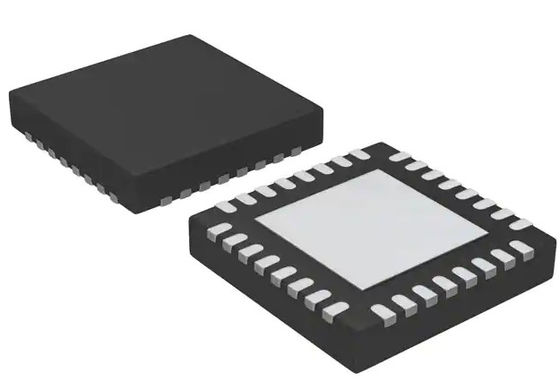

OIN 2.5V | 5.5V 32-VFQFN d'IC 13.56MHz de lecteur/transpondeur de CLRC66303HNE RFID

OIN 2.5V | 5.5V 32-VFQFN d'IC 13.56MHz de lecteur/transpondeur de CLRC66303HNE RFID

Description générale

CLRC663, le NFC multiprotocole de haute performance d'entrée. CLRC663 Le NFC multiprotocole IC d'entrée soutient les modes opérationnels suivants

• Mode lecture/écriture soutenant le mode classique du type A d'ISO/IEC 14443 et de la communication de MIFARE

• Mode lecture/écriture soutenant ISO/IEC 14443B

• Mode lecture/écriture soutenant JIS X 6319-4 (comparable à Felica)

• Mode passif d'initiateur selon ISO/IEC 18092

• Mode lecture/écriture soutenant ISO/IEC 15693

• Mode lecture/écriture soutenant ICODE CPE UID/CPE OTP

• Mode lecture/écriture soutenant l'à haute fréquence de CPE Class-1 du mode 3 d'ISO/IEC 18000-3

L'émetteur interne de CLRC663 peut conduire une antenne de lecteur/auteur conçue pour communiquer avec les cartes et les transpondeurs basés sur IC de classique d'ISO/IEC 14443A et de MIFARE sans circuits actifs supplémentaires. Le module numérique contrôle l'ISO/IEC complet 14443A encadrant et la fonctionnalité de détection des erreurs (parité et centre de détection et de contrôle). Le CLRC663 soutient le classique de MIFARE avec de la 1 mémoire de kB, le classique de MIFARE avec de la mémoire de 4 kB, le MIFARE ultra-léger, le MIFARE C ultra-léger, plus de MIFARE et produits de MIFARE DESFire. Le CLRC663 soutient des vitesses plus à transfert élevé de la famille de produits de MIFARE jusqu'à 848 Kbits/s dans les deux directions. Les appuis CLRC663 posent 2 et 3 du plan de communication de lecteur/auteur d'ISO/IEC 14443B excepté anti-collision. Les besoins anti-collision d'être mis en application dans les progiciels du contrôleur de centre serveur aussi bien que dans les couches supérieures. Le CLRC663 peut démoduler et décoder Felica a codé des signaux. La pièce de récepteur de Felica fournit la démodulation et les circuits de décodage pour Felica ont codé des signaux. Le CLRC663 manipule la détection d'encadrement et d'erreurs de Felica telle que le centre de détection et de contrôle. Le CLRC663 soutient des vitesses plus à transfert élevé de Felica de jusqu'à 424 Kbits/s dans les deux directions. Le CLRC663 soutient le mode passif d'initiateur de P2P selon ISO/IEC 18092. Le CLRC663 soutient le protocole de proximité à haute fréquence de CPE Class-1 selon d'ISO/IEC15693, de CPE UID et d'ISO/IEC 18000-3 mode 3. Les interfaces suivantes de centre serveur sont soutenues : • Interface périphérique périodique (SPI) • UART périodique (semblable à RS232 avec des niveaux de tension dépendants de l'approvisionnement de tension de goupille) • J'interface 2C-bus (deux versions sont mises en application : I2C et I2CL) Le CLRC663 soutient la connexion d'un module sûr d'accès (SAM). Une interface distincte consacrée d'I2C est mise en application pour une connexion du SAM. Le SAM peut être employé pour le stockage principal sûr élevé et agit en tant que crypto-coprocesseur très performant. Un SAM consacré est disponible pour la connexion au CLRC663. Dans ce document, la carte classique du „MIFARE de terme « se rapporte à une carte sans contact basée sur IC de classique de MIFARE.

Caractéristiques et avantages

• Inclut NXP ISO/IEC14443-A et droits d'autorisation de propriété intellectuelle d'Innovatron ISO/IEC14443-B

• NFC multiprotocole de haute performance d'entrée pour le transfert accélèrent à 848 Kbits/s

• Type A, classique de MIFARE, ISO/IEC 14443 modes de lecteur de B de soutiens ISO/IEC 14443 et de Felica

• Mode passif d'initiateur de P2P selon ISO/IEC 18092

• À haute fréquence de CPE Class-1 du mode 3 de soutiens ISO/IEC15693, d'ICODE CPE UID et d'ISO/IEC 18000-3

• Le chiffrage de produit de classique de soutiens MIFARE par le matériel en mode lecture/écriture laisse lire des cartes basées sur MIFARE ultra-léger, classique de MIFARE avec de la 1 mémoire de kB, classique de MIFARE avec de la mémoire de 4 kB, MIFARE DESFire EV1, MIFARE DESFire EV2 et MIFARE plus des IC

• Détection de basse puissance de carte

• La conformité selon des spécifications sans contact de protocole d'EMV au niveau de rf peut être réalisée

• Interfaces soutenues de centre serveur :

– SPI jusqu'à 10 Mbits/s

– Je 2C-bus connecte le kBd jusqu'à 400 en mode rapide, le kBd jusqu'à 1000 dans le plus rapide de mode

– KBd jusqu'à 1228,8 périodique de RS232 UART, avec des niveaux de tension dépendants de l'approvisionnement de tension de goupille

• Interface distincte d'I2C-bus pour la connexion d'un module sûr d'accès (SAM)

• Tampon de fifo avec la taille de 512 octets pour la représentation de transaction la plus élevée

• Modes flexibles et efficaces de puissance-économie comprenant la puissance dure vers le bas, de réserve et de basse puissance détection de carte

• Économie par PLL intégré pour dériver l'horloge système du cristal de quartz de 27,12 mégahertz rf

• 3,0 alimentation d'énergie de V à de 5,5 V (CLRC66301, CLRC66302) alimentation d'énergie de 2,5 V à de 5,5 V (CLRC66303)

• Jusqu'à 8 bornes programmables libres d'entrée-sortie

• Distance fonctionnante typique en mode lecture/écriture pour la communication à un type A d'ISO/IEC 14443 et à la carte classique de MIFARE jusqu'à 12 cm, selon la taille d'antenne et l'accord

• Deux options de paquet sont disponibles pour le CLRC66303 : 1. HVQFN32 : Paquet avec les flancs mouillables soulageant le processus et le contrôle de qualité de soudure des pièces soudées 2. VFBGA36 : Le plus petit paquet avec le brochage optimisé pour la disposition simple de carte PCB

• La version CLRC66303 offre une configuration plus flexible pour la détection de basse puissance de carte comparée au CLRC66301 et au CLRC66302 au nouveau registre LPCD_OPTIONS. En outre, le CLRC66303 offre de nouveaux arrangements supplémentaires pour le protocole de charge qui s'est adapté très bien à de plus petites antennes. Le CLRC66303 est donc la version recommandée pour de nouvelles conceptions.

Applications

• Industriel

• Contrôle d'accès

• Jeu
