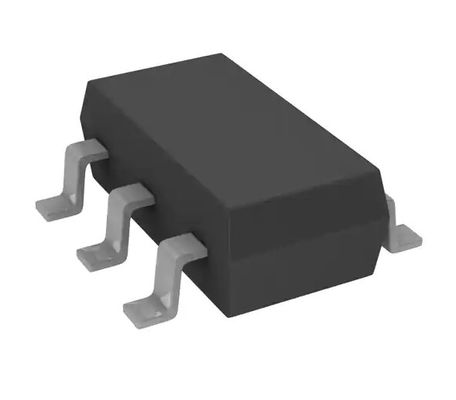

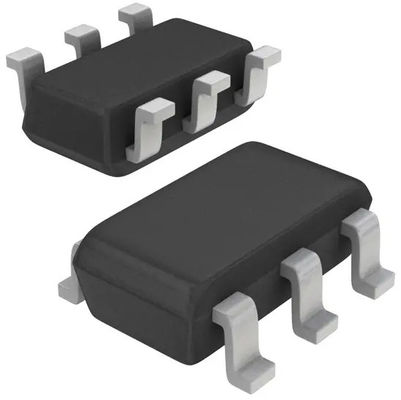

Sortie 2A SOT-23-6 TSOT-23-6 mince d'AP62200TWU-7 Buck Switching Regulator 0.8V 1

Sortie 2A SOT-23-6 TSOT-23-6 mince d'AP62200TWU-7 Buck Switching Regulator 0.8V 1

Description

L'AP62200/AP62201/AP62200T est un 2A, convertisseur synchrone de mâle avec un grand choix de tension d'entrée de 4.2V à 18V. Le dispositif intègre entièrement un transistor MOSFET du côté haut de la puissance 90mΩ et un transistor MOSFET de puissance du lowside 65mΩ pour fournir la conversion dévoltrice à haute efficacité de DC-DC. Le dispositif d'AP62200/AP62201/AP62200T est facilement employé en réduisant au minimum le nombre de composants externe dû à son adoption de contrôle de Constant On-Time (BERCEAU) pour réaliser la réponse passagère rapide, la stabilisation facile de boucle, et la basse ondulation de tension de sortie. La conception d'AP62200/AP62201/AP62200T est optimisée pour la réduction de la perturbation électromagnétique (IEM). Le dispositif a un plan de propriété industrielle de conducteur de porte pour résister commuter le noeud sonnant sans sacrifier des temps d'ouverture et d'arrêt de transistor MOSFET, qui réduit le bruit rayonné à haute fréquence d'IEM provoqué par la commutation de transistor MOSFET. AP62200/AP62201 est disponible en paquets SOT563 (norme) et TSOT26 (standard). AP62200T est disponible dans un paquet TSOT26 (standard).

Caractéristiques

 VIN : 4.2V à 18V

tension de sortie de  (VOUT) : 0.8V à 7V

courant de sortie continu du  2A

tension de référence du ± 1% du  0.8V (MERCI = +25°C)

 AP62200 et AP62201

tension de référence du ± 1% du  0.763V (MERCI = +25°C)

 AP62200T

actuel tranquille du bas du  135μA (modulation de fréquence d'impulsion)

fréquence de changement du  750kHz (VIN = 12V, VOUT = 5V)

efficacité du  jusqu'à 84% à la charge de la lumière 5mA

conducteur de propriété industrielle Design de porte de  pour meilleure EMI Reduction

circuits de protection de 

lock-out de sousvoltage de  (UVLO)

limite actuelle de vallée de Cycle-par-cycle de 

arrêt thermique de 

 totalement sans plomb et entièrement RoHS conforme

halogène et antimoine de  libres. Dispositif « vert »

 pour des applications des véhicules à moteur exigeant le contrôle spécifique de changement

Pin Assignments

Applications

le  5V et 12V a distribué des approvisionnements d'autobus de puissance

téléviseurs et moniteurs d'écran plat de 

produits blancs de  et petits appareils ménagers

approvisionnements de  FPGA, de DSP, et d'ASIC

audio à la maison de 

systèmes de réseau de 

consoles de jeu de 

électronique grand public de 

point d'usage universel de  de charge

spécifications d'AP62200TWU-7
